PIES1010G-2GS-8P-BT

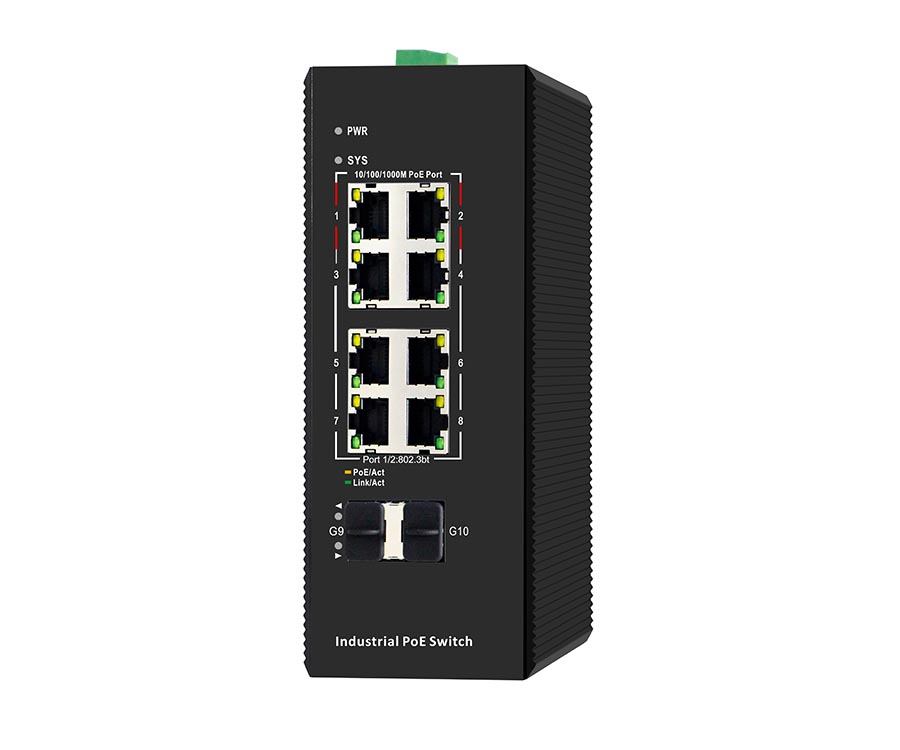

Bộ chuyển mạch PoE công nghiệp PIES1010G-2GS-8P-BT, hỗ trợ 8 cổng Gigabit PoE (Hỗ trợ 1-2 cổng bt: 90W) + 2 cổng Gigabit SFP + 1 cổng điều khiển, lắp đặt DIN-Rail & gắn tường, hỗ trợ đầu vào nguồn ( DC48-55V), nhiệt độ làm việc -40-75 ° C, thiết kế công nghiệp đáng tin cậy có thể đảm bảo sự ổn định của hệ thống mà không bị gián đoạn.
Nội dung bài viết [hide]
Bộ chuyển mạch PoE công nghiệp PIES1010G-2GS-8P-BT, hỗ trợ 8 cổng Gigabit PoE (Hỗ trợ 1-2 cổng bt: 90W) + 2 cổng Gigabit SFP + 1 cổng điều khiển, lắp đặt DIN-Rail & gắn tường, hỗ trợ đầu vào nguồn ( DC48-55V), nhiệt độ làm việc -40-75 ° C, thiết kế công nghiệp đáng tin cậy có thể đảm bảo sự ổn định của hệ thống mà không bị gián đoạn.
Loạt thiết bị chuyển mạch PoE công nghiệp này cung cấp khả năng quản lý mạng tiên tiến: Vòng dự phòng, Bảo vệ vòng lặp, VLAN, QOS, Điều khiển tốc độ, Phản chiếu cổng và nâng cấp trực tuyến chương trình cơ sở. Với kiểu dáng công nghiệp được tiêu chuẩn hóa, nó có thể đáp ứng các yêu cầu nghiêm ngặt của các khu công nghiệp. Tất cả các thành phần đều sử dụng loại công nghiệp để có độ tin cậy cao hơn, được thiết kế và kiểm tra nghiêm ngặt để xử lý các môi trường cực kỳ khắc nghiệt chịu nhiều nhiệt độ hoạt động, độ rung và độ ồn, đồng thời bảo vệ khỏi ESD, EMI và đột biến điện.
Dòng thiết bị chuyển mạch POE cấp công nghiệp này có thể được sử dụng rộng rãi trong Hệ thống Giao thông Thông minh, Điện năng, tự động hóa lắp ráp, PIS tàu điện ngầm, SCADA điện, xử lý nước thải, Giám sát an ninh, vận tải đường sắt, quân sự và các ngành công nghiệp khác. Nó là một Switch mạng công nghiệp tiêu thụ điện năng thấp.
Bộ chuyển mạch PoE PIES1010G-2GS-8P-BT hỗ trợ IEEE802.3af (15.4W), 802.3at PoE + (30W), 802.3bt (90W), tiết kiệm chi phí lắp đặt và bảo trì bằng cách giảm nhu cầu cung cấp điện bên ngoài, dây bổ sung, ổ cắm điện .
|
Specification |
|
|
Product Name |
10 ports Gigabit Managed Industrial POE Switch |
|
Port Definition |
8-port Gigabit PoE(1-2 Port Support bt:90W)+ 2-port Gigabit SFP+ 1 Console |
|
Network Protocols |
IEEE802.3 |
|
IEEE802.3u |
|
|
IEEE802.3z |
|
|
IEEE802.3ab |
|
|
IEEE802.3x |
|
|
IEEE802.1d |
|
|
IEEE802.1w |
|
|
PoE Parameters |
POE Standard: IEEE802.3at (30W), IEEE802.3af(15.4w), IEEE802.3bt(90w) |
|
Each port Max：15.4 W (IEEE 802.3af) Each port Max：30 W (IEEE 802.3at) Each port Max：90 W (IEEE 802.3bt) |
|
|
PoE Compatibility：IEEE 802.3af/at/bt adaptive |
|
|
POE Power Output: DC48-55V |
|
|
POE Power Pin: 1/2- ; 3/6+ (bt: 1/2- 3/6+；4/5+ 7/8-) |
|
|
Network Media |
10BASE-T: Cat3,4,5 UTP(≤100 m) |
|
100BASE-TX: Cat5 or above UTP(≤100 m) |
|
|
1000BASE-TX: Cat5 or above UTP(≤100 m) |
|
|
Gigabit Fiber |
LC connector |
|
Multi-mode：850nm,1310nm distance：550m/2Km |
|
|
Single-mode：1310nm,1550nm distance：20/40/80/100/120Km |
|
|
Hardware parameter |
|
|
Bandwidth |
20Gbps |
|
Package Forwarding Rate |
14.88Mpps |
|
RAM |
128MB |
|
Flash |
16MB |
|
Packet Buffer Memory |
4M |
|
Jumbo frame |
9.6Kbytes |
|
VLANs |
4096 |
|
MAC address |
8K |
|
Forwarding mode |
Store-and-forward |
|
L2 management |
|
|
Port Management |
Support for enabling/disabling ports |
|
Support speed, duplex, MTU settings, etc. |
|
|
Support flow control flow control settings |
|
|
Support port mirroring |
|
|
Support port in/out direction |
|
|
Support port speed limit |
|
|
Support port isolation setting |
|
|
Unknown unicast, multicast, broadcast storm suppression |
|
|
STP |
Standard Spanning Tree (STP) 802.1d |
|
Rapid Spanning Tree (RSTP) 802.1w |
|
|
Multiple Spanning Tree (MSTP) 802.1s |
|
|
Ring Network Protocol |
ERPS |
|
Link Aggregation |
Support static manual aggregation |
|
Support LACP dynamic convergence |
|
|
VLAN |
Support VLAN and IEEE 802.1Q VLAN |
|
GVRP |
Support GVRP, Global configuration, port configuration |
|
IGMP Snooping |
Support static add / delete |
|
MAC |
Support static add/delete |
|
MAC address learning limit |
|
|
Support dynamic aging time settings |
|
|
L3 ( Layer 3 Switching ) and Router Function |
|
|
Interface Configuration |
Support virtual VLAN interface |
|
ARP |
Support check ARP |
|
Router Function |
Static Router |
|
Extended Function |
|
|
ACL |
Based on the source MAC, destination MAC, protocol type, source IP, destination IP, L4 port number |
|
Support time-range time management |
|
|
QOS |
Based on 802.1p (COS) classification |
|
Based on DSCP classification |
|
|
Based on the source IP, destination IP, port number classification |
|
|
Support SP, WRR, DRR scheduling strategy |
|
|
Support traffic speed limit CAR |
|
|
LLDP |
Support LLDP |
|
User Setting |
Support add/delete user |
|
Log |
User login, operation, status, event log |
|
Port security |
Dyning Gasp,SNMP Trap |
|
Prevent Attack |
DOS defense |
|
Support for CPU protection, limited to send CPU message rate |
|
|
ARP binding (IP, MAC, PORT binding) |
|
|
System Management |
Device reset, configuration save/restore, upgrade management, time setting, etc. |
|
Management Function |
|
|
CLI |
Support serial command line management |
|
TELNET |
Support serial command line management |
|
SSH |
Support SSHv1/2 remote management |
|
SNMP |
Support v1/2/3 |
|
WEB |
Support two layers of settings |
|
PoE |
PoE Power management |
|
LED Indicator |
|
|
PWR |
Lighting：Powered |
|
Off：No Power |
|
|
SYS |
Lighting：System is operating normally |
|
Un-Light：System is not running |
|
|
Yellow light |
Lighting：PoE Powered |
|
Un-Light：No PoE Powered |
|
|
Flashing：Port and device mismatch |
|
|
Green light |
Slow Flashing：10/100/1000 Link normally |
|
Un-Light：Link disconnect |
|
|
Flashing：Link data transmission |
|
|
G9-G10 |
Lighting：Fiber Connection is Normal |
|
Un-Light：Disconnect |
|
|
Flashing：Link data transmission |
|
|
Power Supply |
Type of input: 4 PIN Industrial Terminal(block V1+V1- V2+ V2-) |
|
Input Voltage: DC12~55V |
|
|
Physical structure |
Shell protect grade: IP40 |
|
Installation: DIN rail |
|
|
N.W:：0.8KG G.W: 1.1KG（without power supply） |
|
|
Product Dimension (L×W×H): 165MM*130MM*65MM |
|
|
Package Dimension (L×W×H): 245MM*210MM*88MM |
|
|
Working Environment |
Operating temperature: -40～75°C |
|
Storage temperature: -40～85°C |
|
|
Humidity: 5%~95 % ( No condensation) |
|
|
Industry Standard
|
EMI: FCC Part 15, CISPR (EN55032) class A |
|
EMS: EN61000-4-2 (ESD) |
|
|
EN61000-4-4 (EFT) |
|
|
EN61000-4-5 (Surge) |
|
|
Shock: IEC 60068-2-27 |
|
|
Free fall: IEC 60068-2-32 |
|
|
Vibration: IEC 60068-2-6 |
|
|
Certification |
CE mark, commercial |
|
FCC Part 15 Class B |
|
|
VCCI Class B |
|
|
EN 55032 , Class A |
|
|
MTBF |
100,000 hours |
| PIES106G-2GS-4P-BT | 4 Gigabit PoE Ports (bt:90W) + 2 Gigabit SFP Port, DC48-55V, Managed |
| PIES1010G-2GS-8P-BT | 8 Gigabit PoE Ports(1-2 Port Support bt:90W) + 2 Gigabit SFP Port, DC48-55V, Managed |
| PIES1014G-4GS-8P-BT | 8 Gigabit PoE Ports(9-10 Port Support bt:90W) + 2 Gigabit Uplink Port + 4 Gigabit SFP |
