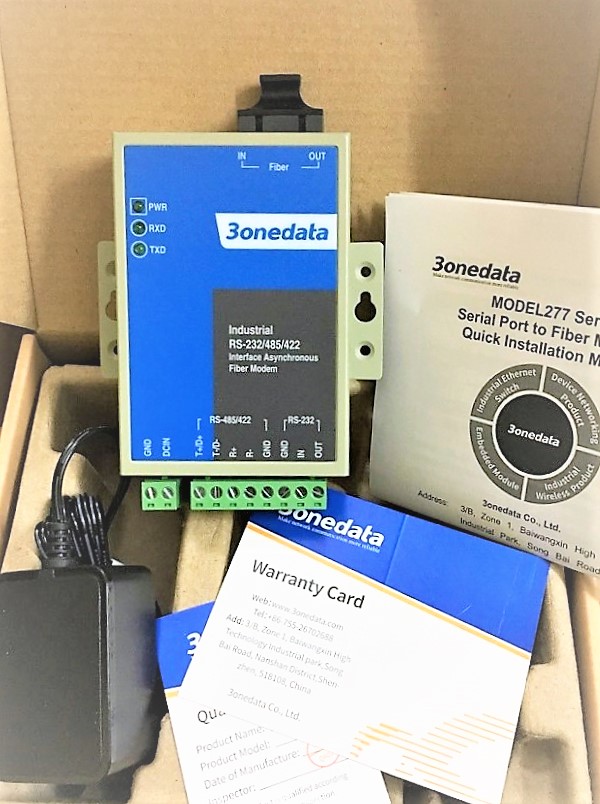

MODEL277 3Onedata Bộ chuyển đổi tín hiệu serial RS-232/485/422 sang quang

SKU:

MODEL277

Hỗ trợ tín hiệu serial RS-232, RS-485/422 hoặc 3IN1 sang quang
Hỗ trợ mã hóa giao tiếp tiên tiến và công nghệ khôi phục đồng hồ để đảm bảo truyền chính xác dữ liệu ở xa
Hỗ trợ công nghệ "Zero time delay and automatic forwarding"
Hỗ trợ công nghệ tự động chạy tốc độ baud nối tiếp
Hỗ trợ bốn giải pháp cấp nguồn 5VDC, 12-48VDC, -48VDC và 220VAC

Giới thiệu

MODEL277 series là modem chuyển đổi tín hiệu serial RS-232/485/422 sang tín hiệu quang. Dòng sản phẩm này bao gồm 3 loại sản phẩm tùy chọn và hỗ trợ 1 cổng nối tiếp RS-232, RS-485/422 hoặc 3IN1 đến cổng quang. Thiết bị sử dụng gắn tường hoặc gắn DIN-Rail để đáp ứng các yêu cầu của các cảnh ứng dụng khác nhau.
Dòng sản phẩm này áp dụng công nghệ mã hóa giao tiếp và khôi phục đồng hồ tiên tiến để tránh lỗi truyền dữ liệu. Và nó áp dụng công nghệ "Không độ trễ thời gian và chuyển tiếp tự động" để nâng cao khả năng chống nhiễu của giao diện và đạt được độ trễ thời gian thực bằng 0. Thiết bị có thể tự động phát hiện tốc độ truyền, thậm chí tốc độ truyền của tín hiệu nối tiếp thiết bị thay đổi, bộ chuyển đổi vẫn có thể đạt được chuyển đổi cổng quang RS-232 hoặc RS-485/422 sang cổng quang. Dòng MODEL277 có thể được sử dụng rộng rãi trong nhiều lĩnh vực điều khiển công nghiệp, điều khiển quy trình, điều khiển giao thông, cộng đồng thông minh và các cảnh khác, đặc biệt thích hợp cho ngân hàng, công nghiệp điện lực, các phòng ban và hệ thống có yêu cầu đặc biệt về nhiễu điện từ.



IMF204


Đặc trưng

  • Hỗ trợ 1 cổng serial RS-232, RS-485/422 hoặc 3IN1 sang 1 cổng quang
  • Hỗ trợ mã hóa giao tiếp tiên tiến và công nghệ khôi phục đồng hồ để đảm bảo truyền chính xác dữ liệu ở xa
  • Hỗ trợ công nghệ "Zero time delay và tự động chuyển tiếp" độc đáo
  • Hỗ trợ công nghệ tự động chạy tốc độ baud nối tiếp
  • Hỗ trợ bốn giải pháp cấp nguồn 5VDC, 12-48VDC, -48VDC và 220VAC

Thông số kỹ thuật

Fiber Interface Number of interfaces: 1
Interface form: optional SC/ST/FC port
Transmission distance:
Multimode: 2km
Single mode: 20/40/60/80/100/120Km
Transmission wavelength:
Multimode: 1310nm
Single mode: 1310nm or 1550nm
Serial port Standards: EIA RS-232C, RS-485, RS-422
Number of interfaces: Support 1 RS-232, RS-485/422 or 3IN1 serial port
RS-232 signals: OUT, IN, GND
RS-485 signals: D+, D-, GND
RS-422 signals: T+, T-, GND, R+, R-
Baud rate: 300bps-115200bps
MODEL277 interface form: RS-232/485/422 serial port, adopts 8-pin 5.08mm pitch terminal blocks
MODEL277A interface form: RS-232 serial port, DB9 female
MODEL277B interface form: RS-485/422 serial port, adopts 5-pin 5.08mm pitch terminal blocks
Direction control: RS-485 direction adopts ADDC (Automatic Data Direction Control) technology
Load capacity: RS-485/422 end supports 32 points polling environment (customizable 128 points)
Transmission distance: RS-232, 15m; RS-485/422, 1200m
RS-485 pull high/low resistor: 4.7kΩ
Indicator Power supply indicator, fiber port data receiving and alarm indicator, fiber port data sending indicator
Power supply MODEL277
Input power supply: 1248VDC
Connection mode: 2-pin 5.08mm pitch terminal blocks

MODEL277A, MODEL277B three optional power supply solutions
External power supply: 5VDC, adopts DC round head for connection, MODEL277B supports 2.0A overcurrent protection
Built-in power supply: -48VDC, adopts 3-pin 5.08mm pitch terminal blocks;
220VAC, adopts 3-hole AC socket with switch
Environmental Limits MODEL277:
Operating temperature: -4075
Storage temperature: -4075
Relative humidity: 5%~95% (no condensation)

MODEL277A, MODEL277B:
Operating temperature: -10~60
Storage temperature: -4085
Relative humidity: 5%95% (no condensation)
Mechanical structure Housing: IP30 protection grade, metal shell
Installation: wall mounting or DIN-Rail mounting (DIN-Rail accessories should be purchased separately)
MODEL277 dimension (W×H×D): 100mm×69mm×22mm

MODEL277A, MODEL277B dimension (W×H×D):
External power supply: 94mm×70.6mm×26mm
Built-in power supply: 173.2mm×115mm×30mm

Các sản phẩm sùng Series

Model Cổng quang RS-232 RS-485/422 3IN1
(RS-232/485/422)
Power supply
MODEL277 1 - - 1 12~48VDC
MODEL277A 1 1 - - Optional 5VDC, -48VDC or 220VAC
MODEL277B 1 - 1 -
