Giới thiệu

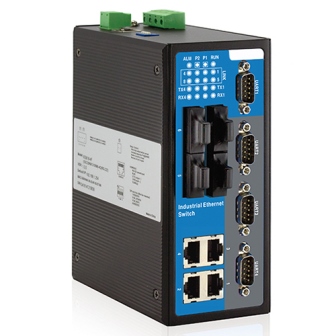

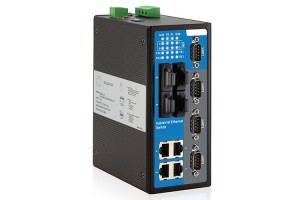

IES618-2F-4D (RS-232) là bộ chuyển mạch công nghiệp với 4 cổng Ethernet 10/100Mbps, 4 cổng quang và 4 cổng RS-232. Hỗ trợ 2 đầu vào nguồn 12 ~ 48VDC dự phòng và 1 đầu ra cảnh báo rơ le. Nó cũng có công nghệ dự phòng SW-Ring (thời gian khôi phục <20ms), vì vậy người dùng có thể dễ dàng thiết lập dự phòng để tăng độ tin cậy của mạng, ngoài ra, có thể hỗ trợ nhiều chức năng quản lý mạng thông minh như IGMP, RSTP, 802.1Q VLAN, QOS, cổng trung kế và phản chiếu cổng, v.v.
Nó tuân thủ các tiêu chuẩn CE, FCC và Industrial Class 4. Nó được thiết kế không có quạt và tiêu thụ ít năng lượng hơn. Nó có vỏ kim loại bền với lớp bảo vệ IP40, giúp thiết bị có độ tin cậy cao. Nhờ có tất cả các tính năng này, cộng với việc gắn ray DIN, dải nhiệt độ hoạt động rộng (-40°C đến 75°C), nó có thể đáp ứng mọi yêu cầu hoạt động trong môi trường công nghiệp nghiêm ngặt và cung cấp giải pháp đáng tin cậy cho mạng Ethernet của bạn.
Đặc trưng
- 4 cổng Ethernet 10/100Mbps, 4 cổng quang và 4 cổng RS-232
- Công nghệ mạng SW-RingTM dự phòng được cấp bằng sáng chế (thời gian khôi phục <20 ms)
- Cấu hình VLAN IEEE802.1Q, kiểm soát bão phát sóng hiệu quả
- Hỗ trợ IGMP, Cổng Trunking và Phản chiếu cổng
- Hỗ trợ cho máy chủ, máy khách, chế độ dựa trên UDP và dựa trên máy chủ, chế độ nâng cao UDP
- 2 đầu vào nguồn và 1 đầu ra cảnh báo rơ le
- Phạm vi nhiệt độ hoạt động rộng từ -40°C đến 75°C
- Mức độ bảo vệ IP40, vỏ kim loại bền
- Gắn trên thanh ray DIN
Thông số kỹ thuật
Công nghệ
- Tiêu chuẩn: IEEE802.3, IEEE802.3u, IEEE802.3x, IEEE802.1Q, IEEE802.1p, IEEE802.1D, IEEE802.1W
- Giao thức: ARP, ICMP, TCP, UDP, DHCP, DNS, HTTP, Telnet, SW-RingTM
- Kiểm soát dòng chảy: Kiểm soát dòng chảy IEEE802.3x, Kiểm soát dòng chảy dựa trên áp suất ngược
Chức năng
- QOS, 802.1Q VLAN, cổng trung kế, bộ lọc đa hướng tĩnh, phản chiếu cổng, kiểm soát bão phát sóng, thống kê luồng, nâng cấp trực tuyến, tải lên và tải xuống tệp cấu hình
- SW-RingTM: Single, Couple, Chain, Dual homing ring
- Máy chủ thiết bị nối tiếp: Máy chủ thiết bị nối tiếp 4 cổng, mỗi cổng hỗ trợ 4 chiếc kết nối phiên TCP hoặc UDP
Chuyển đổi thuộc tính
- Tốc độ chuyển tiếp 100M: 148810pps
- Tốc độ lọc tối đa 100M: 148810pps
- Chế độ truyền: lưu trữ và chuyển tiếp
- Băng thông trao đổi hệ thống: 1.6G
- Bảng địa chỉ MAC: 2K
- Bộ nhớ: 1 triệu
Giao diện
- Cổng điện: đầu nối RJ45, điều khiển tốc độ tự động 10Base-T/100Base-TX, tự động dò tìm bán song công/toàn phần và MDI/MDI-X
- Cổng bảng điều khiển: Gỡ lỗi thủ tục (RS-232), RJ45
- Cổng báo động:
- Khối đầu cuối 2 bit
- Ngõ ra cảnh báo rơ le 1 kênh
Cổng kết nối
- Tín hiệu RS-232: TXD, RXD, RTS, CTS, DTR, DSR, GND
- Chẵn lẻ: Không có, Chẵn, Lẻ, Dấu cách, Dấu
- Bit dữ liệu: 5bit, 6bit, 7bit, 8bit
- Tốc độ băng tần: 300 ~ 115200bps
- Bảo vệ: cách ly: 2KV, bảo vệ tĩnh 15KV
- Đầu nối: DB9 male
Khoảng cách truyền dẫn
- Cặp xoắn: 100m (cáp CAT5/CAT5e tiêu chuẩn)
- Cáp quang:
- Multimode:
- Singelmode:
- 1310nm, 20Km/40Km/60Km
- 1550nm, 80Km
- RS-232: 15 m
Chỉ báo LED
- Chỉ báo cung cấp điện: PWR
- Chỉ báo báo động: Báo thức
- Chỉ báo hệ thống: Chạy
- Chỉ báo cổng Ethernet: Liên kết/Hành động (1-8)
- Chỉ báo cổng nối tiếp: TX (1-4), RX (1-4)
Nguồn điện
- Điện áp đầu vào: 24VDC (12 ~ 48VDC)
- Loại đầu vào: Khối đầu cuối 4 bit
- Hỗ trợ bên trong bảo vệ quá dòng 4.0A
- Hỗ trợ bảo vệ kết nối ngược lại
Tiêu thụ điện năng
- Tiêu thụ không tải: 4.7W@24VDC
- Tiêu thụ toàn tải: 6.1W@24VDC
Điều kiện môi trường
- Nhiệt độ làm việc: -40°C ~ 75°C
- Nhiệt độ bảo quản: -40°C ~ 85°C
- Độ ẩm tương đối: 10% ~ 95% (không ngưng tụ)
Kiểu dáng
- Vỏ: Cấp bảo vệ IP40, vỏ kim loại
- Gắn kết: gắn ray DIN
- Kích thước (WxHxD): 70 mm x 160 mm x 130 mm
- Trọng lượng: 1021G
