Giới thiệu

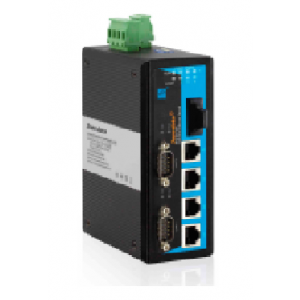

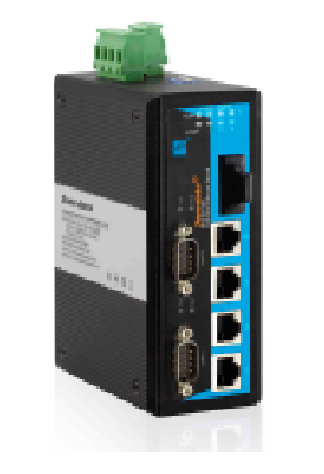

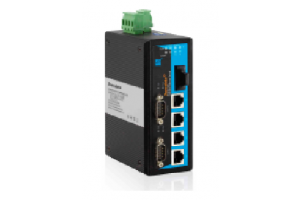

IES615-1F-2D (RS-232) là bộ chuyển mạch Ethernet công nghiệp với 4 cổng 10/100Mbps, 1 cổng cáp quang và 2 cổng RS-232. Nó có chức năng bộ chuyển đổi tín hiệu tích hợp và công nghệ SW-Ring dự phòng (thời gian khôi phục <20ms). Người dùng có thể dễ dàng thiết lập dự phòng để tăng độ tin cậy của mạng. Ngoài ra, IES615-1F-2D hỗ trợ bộ lệnh AT và 1 đầu ra cảnh báo rơle. Nó được thiết kế không có quạt, với mức tiêu thụ điện năng thấp và cấp độ bảo vệ IP30 trong một vỏ kim loại bền. Nó phù hợp với các chứng nhận CE, FCC và cấp 4 công nghiệp, có dải nhiệt độ hoạt động rộng từ -40°C đến 75°C, vì vậy nó có thể đáp ứng một số yêu cầu làm việc trong môi trường công nghiệp.
Đặc trưng
- SW-Ring (thời gian khôi phục <20 ms khi đầy tải)
- Cổng VLAN, IEEE 802.1Q VLAN để dễ dàng lập kế hoạch mạng
- Hỗ trợ cho IEEE802.1p_QOS
- Hỗ trợ IGMP, trung kế và phản chiếu cổng
- Hỗ trợ đầu ra báo động
- Hỗ trợ WEB, dễ sử dụng
- Tuân thủ cấp độ công nghiệp 4
- Mức độ bảo vệ IP30, vỏ kim loại độ bền cao
- Gắn trên thanh ray DIN
Thông số kỹ thuật
Công nghệ
- Tiêu chuẩn: IEEE802.3, IEEE802.3u, IEEE802.3x
- Kiểm soát dòng chảy: Kiểm soát dòng chảy IEEE802.3x, Kiểm soát dòng chảy dựa trên áp suất ngược
Chức năng
- SW-RingTM: Single, Couple, Chain, Dual homing ring
- Máy chủ thiết bị nối tiếp: Máy chủ thiết bị nối tiếp 4 cổng, mỗi cổng hỗ trợ 4 chiếc kết nối phiên TCP hoặc UDP
Chuyển đổi thuộc tính
- Tốc độ chuyển tiếp 100M: 148810pps
- Tốc độ lọc tối đa 100M: 148810pps
- Chế độ truyền: lưu trữ và chuyển tiếp
- Băng thông trao đổi hệ thống: 1.2G
- Bảng địa chỉ MAC: 2K
- Bộ nhớ: 1 triệu
Giao diện
- Cổng điện: đầu nối RJ45, điều khiển tốc độ tự động 10Base-T/100Base-TX, bán song công/song công và phát hiện MDI/MDI-X tự động
- Cổng 100M sợi quang: 100Base-FX, đầu nối SC/ST/FC, hỗ trợ chế độ đơn (tùy chọn 20/40/60/80Km), đa chế độ (2Km), bước sóng: 850nm, 1310nm, 1550nm
- Cổng báo động:
- Kết nối vít 2 bit
- Rơ le đầu ra cảnh báo 1 kênh
Cổng kết nối
- Tín hiệu RS-232: TXD, RXD, RTS, CTS, DTR, DSR, GND
- Chẵn lẻ: Không có, Chẵn, Lẻ, Dấu cách, Dấu
- Bit dữ liệu: 5bit, 6bit, 7bit, 8bit
- Tốc độ băng tần: 300 ~ 115200bps
- Bảo vệ: cách ly: 2KV, bảo vệ tĩnh 15KV
- Đầu nối: DB9 male
Khoảng cách truyền dẫn
- Cặp xoắn: 100m (cáp CAT5/CAT5e tiêu chuẩn)
- Cáp quang:
- Đa chế độ:
- Chế độ đơn:
- 1310nm, 20Km/40Km/60Km
- 1550nm, 80Km
- RS-232: 15m
Chỉ báo LED
- Chỉ báo cung cấp điện: PWR1, PWR2
- Chỉ báo báo động: Báo thức
- Chỉ báo hệ thống: Chạy
- Chỉ báo cổng Ethernet: Liên kết/Hành động (1-5)
- Chỉ báo cổng nối tiếp: TX (1-2), RX (1-2)
Nguồn điện
- Điện áp đầu vào: 24VDC (12 ~ 48VDC)
- Loại đầu vào: Khối đầu cuối 4 bit
- Hỗ trợ bảo vệ dự phòng
- Hỗ trợ bảo vệ quá dòng
- Hỗ trợ bảo vệ kết nối ngược lại
Tiêu thụ điện năng
- Tiêu thụ không tải: 1.5W@24VDC
- Tiêu thụ toàn tải: 2.0W@24VDC
Điều kiện môi trường
- Nhiệt độ làm việc: -40°C ~ 75°C
- Nhiệt độ bảo quản: -40°C ~ 85°C
- Độ ẩm tương đối: 5% ~ 95% (không ngưng tụ)
Kiểu dáng
- Vỏ: Cấp bảo vệ IP30, vỏ kim loại
- Gắn kết: gắn ray DIN
- Kích thước (WxHxD): 136 mm x 52 mm x 105 mm
- Trọng lượng: 900g
