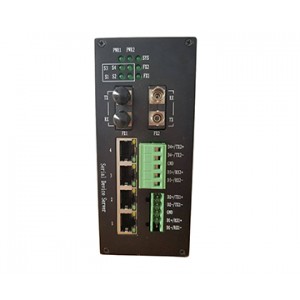

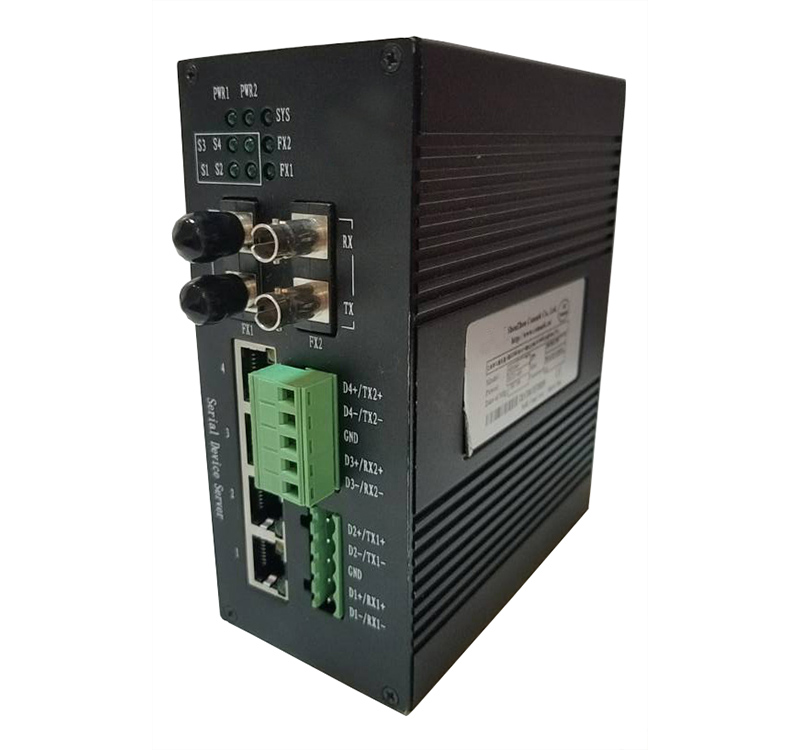

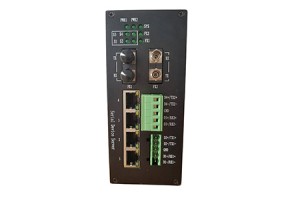

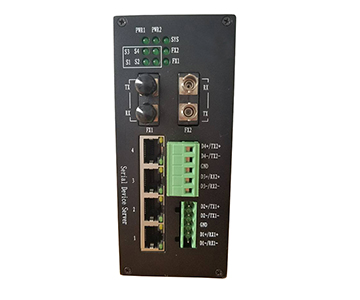

IES306-2F-402
IES306-2F-402 hỗ trợ lớp bảo vệ IP40, thiết kế EMC khối công nghiệp, hỗ trợ Auto-Negotiation, đèn LED hiển thị trạng thái, cung cấp nguồn điện 12 ~ 48V DC. Cung cấp 4 cổng RJ45 10/100Base-T (x), 4 cổng RS-485 và 2 cổng quang 100Base-FX, tốc độ cổng Serial có thể tùy chọn 110 ~ 115200bps.
Nội dung bài viết [hide]
IES306-2F-402 hỗ trợ lớp bảo vệ IP40, thiết kế EMC khối công nghiệp, hỗ trợ Auto-Negotiation, đèn LED hiển thị trạng thái, cung cấp nguồn điện 12 ~ 48V DC. Cung cấp 4 cổng RJ45 10/100Base-T (x), 4 cổng RS-485 và 2 cổng quang 100Base-FX, tốc độ cổng Serial có thể tùy chọn 110 ~ 115200bps.
Tích hợp giao thức ModbusTCP và ModbusRTU, người dùng có thể dễ dàng nhận ra thiết bị Modbus Ethernet và kết nối thiết bị nối tiếp Modbus. Dựa trên các yêu cầu lắp đặt công nghiệp, hỗ trợ chế độ cài đặt DIN35. Dải nhiệt độ làm việc -40 ~ 85 ℃, có thể đáp ứng tất cả các yêu cầu của môi trường công nghiệp, cung cấp các giải pháp giao tiếp cổng nối tiếp thuận tiện.
| Technical Standard | |
| Standard | Protocol: IEEE802.3,IEEE802.3u |
| Interface | |
| Serial | RS-485 supports A and B half-duplex working mode; communicationrate support 110~115200bps optional, isolated voltage 500V AC;Built-in ModbusTCP and ModbusRTU protocol, support ModbusSlave mode, Slave mode to maximize the support of 4 TCP master Connection; communication rate supports 300~115200bps optional |
| RJ45 | 10/100BASE-T(X) auto-Negotiation speed, auto duplex mode andMDI/MDI-X connection; |
| Exchange Property | |
| Ten trillion forwarding speed | 14881pps |
| Fast forwarding speed | 148810pp |
| Transmission way | store-and-forward |
| Switching bandwidth | 1.2Gbps |
| Buffer memorysize | 1Mbits |
| MAC address table | 1K |
| Serial Port Attribute | |
| Standard | RS-485 |
| RS-485 signal | D+, D-, GND |
| Check digit | None, Even, ODD |
| Data bits | 5bit, 6bit, 7bit, 8bit |
| Stop bit | 1bit, 2bit |
| Baudrate | 110~115200bps |
| Directional control | RS-485 adopts data flow control technology |
| Load capacity | RS-485 side supports 32 point polling environment (customizable 128points) |
| Interface form | RS-485 and adopts 5-bit 5.08mm spacingterminal |
| Interfaceprotection | 4000V surge protection |
| Indicator Lamp | |
| Power indicator | PWR |
| System running indicator | SYS |
| Fiber indicator | FX |
| Serial port data status indicator | COM |
| PowerSupply | |

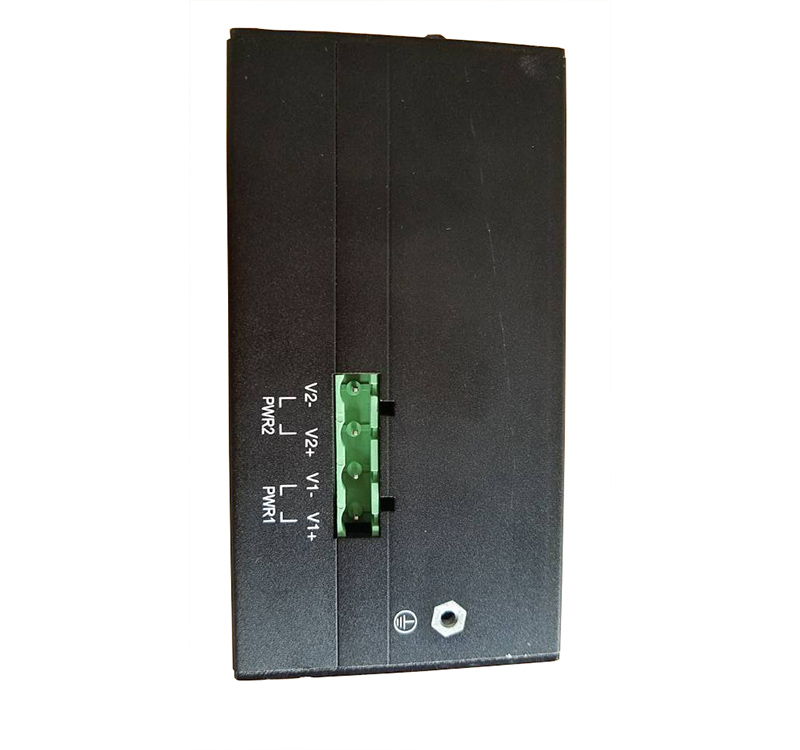

| Input | Redundant wide power input 12~48VDC (12V/24V/48V typical) with4-bit7.62mm industrial power terminal |
| No-load Consumption | < 3.12W (@24VDC) |
| Full-load Consumption | < 3.84W (@24VDC) |
| Mechanical Properties | |
| Working temperature | -40~85℃ |
| Storage temperature | -40℃~ 85℃ |
| Relative humidity | 5%~95%（non-condensing） |
| Shell | IP40protection, metal shell |
| Installation | DIN-Railor wall Mounting |
| Weight | 600g |
| Size (L×W×H) | 60.2mm*138.5mm*109mm |
| Model NO | Description |
| IES306-402 | 4-channel RS-485 serial port gateway+4-port 10/100Base-T(X) RJ45,DC12-48V |
| IES306-F-402 | 4-channel RS-485 serial port gateway+4-port 10/100Base-T(X) RJ45+1-port 100M fiber,DC12-48V |
| IES306-2F-402 | 4-channel RS-485 serial port gateway+4-port 10/100Base-T(X) RJ45+2-port 100M fiber,DC12-48V |
