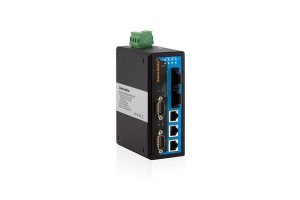

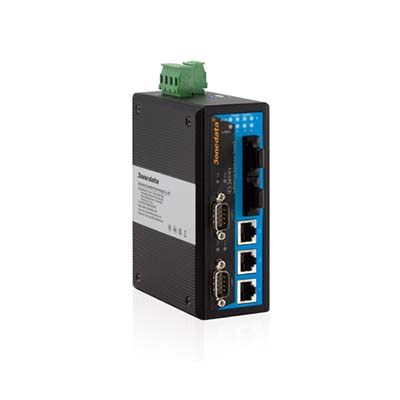

IES615-2F-2D(RS-232) 3ONEDATA Switch Ethernet công nghiệp có quản lý 3 cổng Ethernet, 2 cổng quang và 2 cổng RS-232.

SKU:

IES615-2F-2D(RS-232)

IES615-2F-2D (RS-232) là bộ chuyển mạch Ethernet công nghiệp với 3 cổng Ethernet 10/100M, 2 cổng quang và 2 cổng RS-232. Nó được tích hợp chức năng bộ chuyển đổi tín hiệu và công nghệ SW-Ring dự phòng (thời gian khôi phục.

Giới thiệu

IES615-2F-2D (RS-232) là bộ chuyển mạch Ethernet công nghiệp với 3 cổng Ethernet 10/100M, 2 cổng quang và 2 cổng RS-232. Nó được tích hợp chức năng bộ chuyển đổi tín hiệu và công nghệ SW-Ring dự phòng (thời gian khôi phục <20ms). Người dùng có thể dễ dàng thiết lập dự phòng để tăng độ tin cậy của mạng. Ngoài ra, IES615-2F-2D hỗ trợ bảng lệnh AT và 1 ngõ ra cảnh báo relay. Được thiết kế không có quạt, với mức tiêu thụ điện năng thấp và được bảo vệ IP30 trong một vỏ kim loại chắc chắn. Nó phù hợp với các chứng nhận CE, FCC và cấp 4 công nghiệp. Nó có dải nhiệt độ hoạt động rộng từ -40°C đến 75°C, vì vậy nó có thể đáp ứng các điều kiện hoạt động công nghiệp nhất định.

Đặc trưng

  • SW-Ring (thời gian khôi phục <20 ms khi đầy tải)
  • VLAN dựa trên cổng, IEEE 802.1Q VLAN để dễ dàng lập kế hoạch mạng
  • Hỗ trợ IEEE802.1p_QOS
  • Hỗ trợ IGMP, Port Trunking và chức năng phản chiếu cổng
  • Hỗ trợ đầu ra cảnh báo
  • Hỗ trợ cài đặt WEB, dễ quản lý
  • Phù hợp với lớp 4 công nghiệp
  • Cấp bảo vệ IP30, vỏ kim loại có độ bền cao
  • Cài đặt DIN Rail

Thông số kỹ thuật

Công nghệ

  • Tiêu chuẩn: IEEE802.3, IEEE802.3u, IEEE802.3x
  • Kiểm soát dòng chảy: Kiểm soát dòng chảy IEEE802.3x, Kiểm soát dòng chảy dựa trên áp suất ngược

Chức năng

  • SW-RingTM: Single, Couple, Chain, Dual homing ring
  • Máy chủ thiết bị nối tiếp: Máy chủ thiết bị nối tiếp 4 cổng, mỗi cổng hỗ trợ 4 chiếc kết nối phiên TCP hoặc UDP

Chuyển đổi thuộc tính

  • Tốc độ chuyển tiếp 100M: 148810pps
  • Tốc độ lọc tối đa 100M: 148810pps
  • Chế độ truyền: lưu trữ và chuyển tiếp
  • Băng thông trao đổi hệ thống: 1.2G
  • Bảng địa chỉ MAC: 2K
  • Bộ nhớ: 1 triệu

Giao diện

  • Cổng điện: đầu nối RJ45, điều khiển tốc độ tự động 10Base-T/100Base-TX, tự động dò tìm bán song công/toàn phần và MDI/MDI-X
  • Cổng báo động:
    • Khối đầu cuối 2 bit
    • Cổng ra cảnh báo rơ le 1 kênh

Cổng kết nối

  • Tín hiệu RS-232: TXD, RXD, RTS, CTS, DTR, DSR, GND
  • Chẵn lẻ: Không có, Chẵn, Lẻ, Dấu cách, Dấu
  • Bit dữ liệu: 5bit, 6bit, 7bit, 8bit
  • Tốc độ băng tần: 300 ~ 115200bps
  • Bảo vệ: cách ly: 2KV, bảo vệ tĩnh 15KV
  • Đầu nối: DB9 male

Khoảng cách truyền dẫn

  • Cáp xoắn: 100m (cáp CAT5/CAT5e tiêu chuẩn)
  • Chất xơ:
    • Multimode:
      • 850nm, 2Km
      • 1310nm, 5Km
    • Chế độ đơn:
      • 1310nm, 20Km/40Km/60Km
      • 1550nm, 80Km
  • RS-232: 15 m

Đèn LED

  • Đèn cung cấp điện: PWR1, PWR2
  • Đèn báo động: Báo thức
  • Đèn hệ thống: Chạy
  • Đèn cổng Ethernet: Liên kết/Hành động (1-5)
  • Đèn cổng quang: TX (1-2), RX (1-2)

Nguồn điện

  • Điện áp đầu vào: 24VDC (12 ~ 48VDC)
  • Loại đầu vào: Khối đầu cuối 4 bit
  • Hỗ trợ bảo vệ dự phòng
  • Hỗ trợ bảo vệ quá dòng
  • Hỗ trợ bảo vệ kết nối ngược lại

Tiêu thụ điện năng

  • Tiêu thụ không tải: 0.9W@24VDC
  • Tiêu thụ toàn tải: 1.6W@24VDC

Điều kiện môi trường

  • Nhiệt độ làm việc: -40°C ~ 75°C
  • Nhiệt độ bảo quản: -40°C ~ 85°C
  • Độ ẩm tương đối: 5% ~ 95% (không ngưng tụ)

Kiểu dáng

  • Vỏ: Cấp bảo vệ IP30, vỏ kim loại
  • Gắn kết: gắn ray DIN
  • Kích thước (WxHxD): 136 mm x 52 mm x 105 mm
  • Trọng lượng: 900g

Thông tin sản phẩm

Available Models 100M Fiber Port 100M Copper Port RS-232 RS-485/422 Power Supply Range
IES615-2D(RS-232)  0 5 2 0

12~48VDC

dual power supply

IES615-1F-2D(RS-232) 1 4 2 0
IES615-2F-2D(RS-232) 2 3 2 0
IES615-2DI(RS-485) 0 5 0 2
IES615-1F-2DI(RS-485) 1 4 0 2
IES615-2F-2DI(RS-485) 2 3 0 2

Download
