Giới thiệu

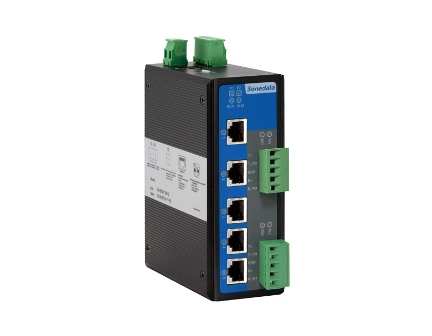

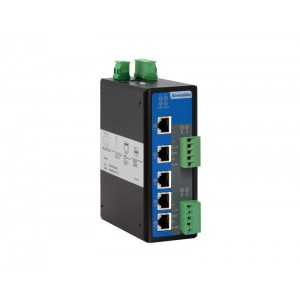

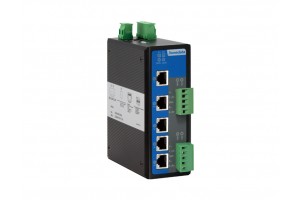

Series IES615-2DI (3IN1) là bộ chuyển mạch Ethernet công nghiệp được quản lý cung cấp 5 cổng Fast Ethernet, 2 cổng nối tiếp RS-232/485/422 ba trong một. Cổng điện hỗ trợ thích ứng 10/100M, MDI/MDI-X thích ứng. Nguồn cung cấp hỗ trợ đầu vào 12~48VDC. Phạm vi nhiệt độ hoạt động rộng từ -40°C đến 75°C cho phép làm việc trong môi trường khắc nghiệt. Các tính năng gắn DIN Rail để đáp ứng nhu cầu của các khu công nghiệp, thiết bị Ethernet của người dùng để cung cấp giải pháp nhanh chóng, đáng tin cậy.
Đặc trưng
- Hỗ trợ IEEE802.3, IEEE802.3u, IEEE 802.3x, IEEE802.1Q, IEEE802.1p, IEEE802.1D, IEEE802.1W
- 5 cổng đồng Fast Ethernet
- 2 cổng RS-232/485/422 cách ly quang học
- Hỗ trợ dựa trên quyền truy cập ứng dụng socket
- Hỗ trợ chế độ dựa trên TCP Server, TCP Client và UDP; Máy chủ TCP và chế độ nâng cao UDP
- Công nghệ bằng sáng chế mạng vòng SW-Ring (Thời gian khôi phục lỗi <20ms)
- RSTP, thời gian đổi chiều <1 giây
- Hỗ trợ chức năng multicast tĩnh, QoS
- VLAN dựa trên cổng và IEEE 802.1Q VLAN
- Hỗ trợ kiểm soát tốc độ, thống kê khung hình, cổng trung kế và phản chiếu cổng
- Cấu hình WEB, Telnet và SNMP
- Hỗ trợ tải lên và tải xuống tệp cấu hình
- 2 đầu vào nguồn điện và 1 đầu ra cảnh báo rơ le
- Thiết kế cấp công nghiệp, nhiệt độ làm việc -40~75°C
- Cấp bảo vệ IP40, gắn DIN-Rail
- Không có thiết kế quạt
Thông số kỹ thuật
Công nghệ
- Tiêu chuẩn: Hỗ trợ IEEE802.3, IEEE802.3u, IEEE802.3x, IEEE802.1Q, IEEE802.1p, IEEE802.1D/W
- Giao thức: ARP, ICMP, TCP, UDP, DHCP, DNS, HTTP, SW-Ring, RSTP, SNMP
- Kiểm soát dòng chảy: Kiểm soát dòng chảy IEEE802.3x, Kiểm soát dòng chảy dựa trên áp suất ngược
Chức năng
- Chức năng chuyển đổi: SW-Ring, QOS, 802.1QVLAN, RSTP, SNMP, Cổng trung kế, bộ lọc đa hướng tĩnh, phản chiếu cổng, thống kê luồng cổng, nâng cấp trực tuyến, tải lên và tải xuống tệp cấu hình, hệ thống truy cập tên người dùng
Chuyển đổi thuộc tính
- Tốc độ chuyển tiếp 100M: 148810pps
- Tốc độ lọc tối đa 100M: 148810pps
- Chế độ truyền: lưu trữ và chuyển tiếp
- Băng thông trao đổi hệ thống: 1.2G
- Bảng địa chỉ MAC: 2K
- Bộ nhớ: 1 triệu
Giao diện
- Cổng điện: Tốc độ đàm phán tự động 10/100Base-T (X), chế độ Full/Half duplex và kết nối MDI/MDI-X tự động
- Cổng điều khiển: RS-232, đầu nối RJ45
- Cổng nối tiếp: RS-485/422/232 (3IN1)
- Cổng báo động:
- Khối đầu cuối plug-in 2 chân 7,62 mm khoảng cách
- Ngõ ra cảnh báo rơ le 1 kênh
Cổng kết nối
- Tín hiệu RS-232: TX, RX, GND
- Tín hiệu RS-485: D+, D-, GND
- Tín hiệu RS-422: T+, T-, GND, R+, R-
- Chẵn lẻ: Không có, Chẵn, Lẻ, Dấu cách, Dấu
- Bit dữ liệu: 5bit, 6bit, 7bit, 8bit
- Bit dừng: 1bit, 1.5bit, 2bit
- Tốc độ truyền: 300 ~ 115200bps
- Đầu nối: Khối thiết bị đầu cuối 5 chân
- Hỗ trợ bảo vệ cách ly quang học
Khoảng cách truyền dẫn
- Cáp xoắn: 100m (cáp CAT5/CAT5e tiêu chuẩn)
- RS-232: 15 m
- RS-485/422: 1200m
Đèn LED
- Đèn cung cấp điện: P1, P2
- Đèn báo động: ALM
- Đèn chạy: Chạy
- Đèn cổng Ethernet: Liên kết/Hành động (1-5)
- Đèn cổng nối tiếp: TX (1-2), RX (1-2)
Nguồn điện
- Điện áp đầu vào: 12 ~ 48VDC
- Loại đầu vào: Khối thiết bị đầu cuối plug-in 4 chân khoảng cách 7,62mm
- Hỗ trợ dự phòng nguồn điện kép DC
- Hỗ trợ không phân cực
Tiêu thụ điện năng
- Tiêu thụ không tải: 2.50W@48VDC
- Tiêu thụ toàn tải: 3,12W@48VDC
Điều kiện môi trường
- Nhiệt độ làm việc: -40°C ~ 75°C
- Nhiệt độ bảo quản: -40°C ~ 85°C
- Độ ẩm tương đối: 5% ~ 95% (không ngưng tụ)
Kiểu dáng
- Vỏ: Cấp bảo vệ IP40, vỏ kim loại
- Gắn kết: gắn ray DIN
- Kích thước (WxHxD): 53mm x 138mm x 110mm
- Trọng lượng: 680g
