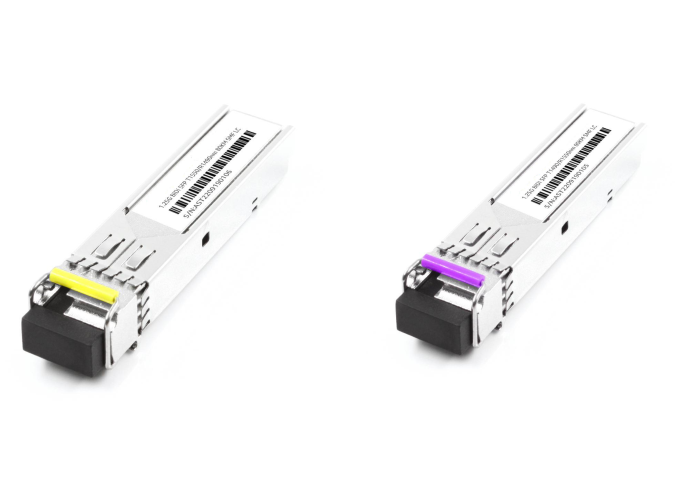

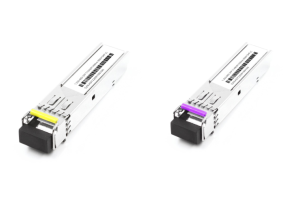

Giới thiệu
Module Upcom là một module hiệu suất cao, hiệu quả về chi phí, một đầu LC singel-mode. Các chức năng Agreement (MSA) và Digital diagnostics khả dụng thông qua 2-wire serial bus được chỉ định trong SFF-8472. Modulet sử dụng FP 1490 nm, 1550nm DFB laser, liên kết lên đến 14dB đảm bảo ứng dụng Ethernet 1000Base-LX của module này trong 80km.
Đặc trưng
- Tốc độ 1,25Gb/s
- Hot-Pluggable
- Đầu kết nốiLC simplex
- Khoảng cách: 80km
- Bước sóng:
- A - Tx1490nm/Rx1550nm
- B - Tx1550nm/Rx1490nm
- Nguồn điện đơn +3.3V
- Singel-mode
- Công suất tiêu tối đa <1W
Ứng dụng
- 1000Base-LX Ethernet
- Mạng Metro/Access
- 1 × Kênh quang
- Các kết nối quang khác
| |
Thông số kĩ thuật
MWS-12-45-80AD: (DFB and PIN, 1490nm 80km Reach)
| Parameter |
Symbol |
Min |
Typical |
Max |
Unit |
Notes |
| Transmitter |
| Centre Wavelength |
λc |
1470 |
1490 |
1510 |
nm |
|
| Spectral Width (-20dB) |
∆λ |
|
|
1 |
nm |
|
| Side Mode Suppression Ratio |
SMSR |
30 |
|
|
dB |
|
| Average Output Power |
Pout |
-2 |
|
+3 |
dBm |
1 |
| Extinction Ratio |
ER |
9 |
|
|
dB |
|
| Optical Rise/Fall Time (20%~80%) |
tr/tf |
|
|
0.26 |
ns |
|
| Data Input Swing Differential |
VIN |
400 |
|
1800 |
mV |
2 |
| Input Differential Impedance |
ZIN |
90 |
100 |
110 |
Ω |
|
TX Disable |
Disable |
|
2.0 |
|
Vcc |
V |
|
| Enable |
|
0 |
|
0.8 |
V |
|
TX Fault |
Fault |
|
2.0 |
|
Vcc |
V |
|
| Normal |
|
0 |
|
0.8 |
V |
|
| Receiver |
| Centre Wavelength |
λc |
1530 |
|
1570 |
nm |
|
| Receiver Sensitivity |
|
|
|
-25 |
dBm |
3 |
| |
|
|
|
|
|
|
|
|
| Receiver Overload |
|
-3 |
|
|
dBm |
3 |
| LOS De-Assert |
LOSD |
|
|
-31 |
dBm |
|
| LOS Assert |
LOSA |
-37 |
|
|
dBm |
|
| LOS Hysteresis |
|
1 |
|
4 |
dB |
|
| Data Output Swing Differential |
Vout |
400 |
|
1800 |
mV |
4 |
LOS |
High |
2.0 |
|
Vcc |
V |
|
| Low |
|
|
0.8 |
V |
|
MWS-12-54-80BD: (DFB and PIN,1550nm 80km Reach)
| Parameter |
Symbol |
Min |
Typical |
Max |
Unit |
Notes |
| Transmitter |
| Centre Wavelength |
λc |
1530 |
1550 |
1570 |
nm |
|
| Spectral Width (-20dB) |
∆λ |
|
|
1 |
nm |
|
| Side Mode Suppression Ratio |
SMSR |
30 |
|
|
dB |
|
| Average Output Power |
Pout |
-2 |
|
+3 |
dBm |
1 |
| Extinction Ratio |
ER |
9 |
|
|
dB |
|
| Optical Rise/Fall Time (20%~80%) |
tr/tf |
|
|
0.26 |
ns |
|
| Data Input Swing Differential |
VIN |
400 |
|
1800 |
mV |
2 |
| Input Differential Impedance |
ZIN |
90 |
100 |
110 |
Ω |
|
TX Disable |
Disable |
|
2.0 |
|
Vcc |
V |
|
| Enable |
|
0 |
|
0.8 |
V |
|
TX Fault |
Fault |
|
2.0 |
|
Vcc |
V |
|
| Normal |
|
0 |
|
0.8 |
V |
|
| Receiver |
| Centre Wavelength |
λc |
1470 |
|
1510 |
nm |
|
| Receiver Sensitivity |
|
|
|
-25 |
dBm |
3 |
| Receiver Overload |
|
-3 |
|
|
dBm |
3 |
| LOS De-Assert |
LOSD |
|
|
-31 |
dBm |
|
| LOS Assert |
LOSA |
-37 |
|
|
dBm |
|
| LOS Hysteresis |
|
1 |
|
4 |
dB |
|
| Data Output Swing Differential |
Vout |
400 |
|
1800 |
mV |
4 |
| |
|
|
|
|
|
|
|
|
LOS |
High |
2.0 |
|
Vcc |
V |
|
| Low |
|
|
0.8 |
V |
|

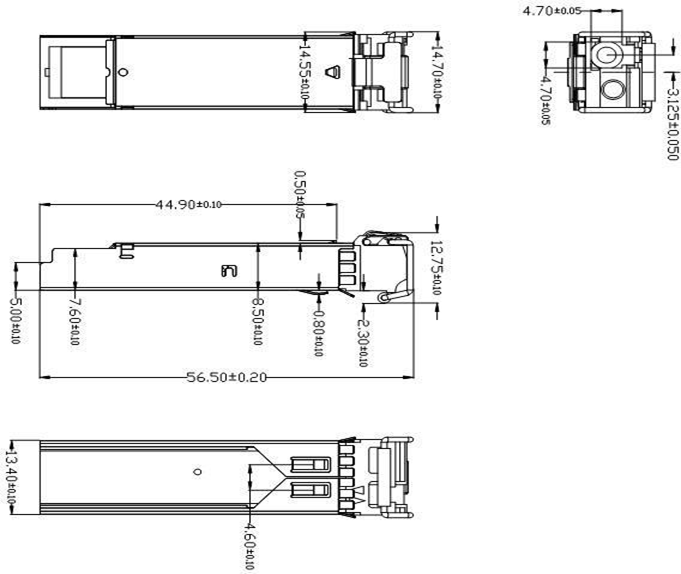

.png)
Các sản phẩm cùng Series
| Part Number |
Product Description |
UNIT |
| MWS-12-45-80AD |
1490nm/1550nm, 1.25Gbps, LC, 80km, 0°C~+70°C, with DDM |
PCS |
| MWS-12-54-80BD |
1550nm/1490nm, 1.25Gbps, LC, 80km, , 0°C~+70°C, with DDM |
PCS |
| MWS-12-45-80ADI |
1490nm/1550nm, 1.25Gbps, LC, 80km, -40°C~+85°C, with DDM |
PCS |
| MWS-12-54-80BDI |
1550nm/1490nm, 1.25Gbps, LC, 80km, , -40°C~+85°C, with DDM |
PCS |
| MWS-12-454-80ABD |
1.25Gbps, LC, 80km, 0°C~+70°C with DDM (TX1490nm/1550nm / RX1490nm/ 1550nm) |
PAIR/SET |
| MWS-12-454-80ABDI |
1.25Gbps, LC, 80km, -40°C~+85°C with DDM (TX1490nm/1550nm / RX1490nm/1550nm) |
PAIR/SET |
Datasheet
