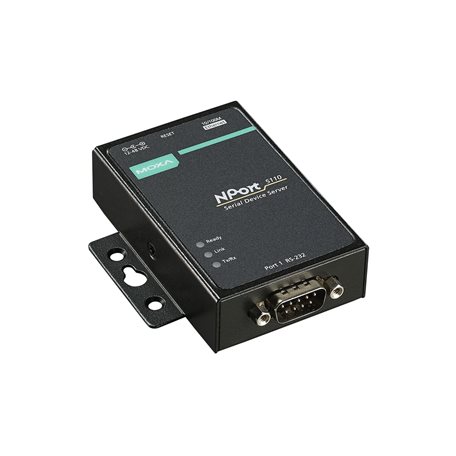

5100 MOXA Bộ chuyển đổi tín hiệu 1 cổng RS-232/422/485

SKU:

5100

Bộ chuyển đổi tín hiệu NPort® 5100 được thiết kế để giúp các thiết bị nối tiếp sẵn sàng vào mạng ngay lập tức. Kích thước nhỏ của các máy chủ khiến chúng trở nên lý tưởng để kết nối các thiết bị như đầu đọc thẻ và thiết bị đầu cuối thanh toán với mạng LAN Ethernet dựa trên IP.

Giới thiệu

Bộ chuyển đổi tín hiệu NPort® 5100 được thiết kế để giúp các thiết bị nối tiếp sẵn sàng vào mạng ngay lập tức. Kích thước nhỏ của các máy chủ khiến chúng trở nên lý tưởng để kết nối các thiết bị như đầu đọc thẻ và thiết bị đầu cuối thanh toán với mạng LAN Ethernet dựa trên IP. Sử dụng máy chủ thiết bị NPort 5100 để cung cấp cho phần mềm PC của bạn quyền truy cập trực tiếp vào các thiết bị nối tiếp từ bất kỳ đâu trên mạng.

Giải pháp Serial-to-Ethernet tiết kiệm chi phí nhất

Việc sử dụng máy chủ thiết bị nối tiếp để kết nối các thiết bị nối tiếp kế thừa với Ethernet hiện đã trở nên phổ biến và người dùng mong đợi máy chủ thiết bị tiết kiệm chi phí và cung cấp nhiều lựa chọn chức năng hữu ích. Với sự hỗ trợ đầy đủ của các hệ điều hành Microsoft và Linux và bảo hành 5 năm vững chắc, NPort® 5100 Series cung cấp sự lựa chọn tốt nhất cho các bộ chuyển đổi nối tiếp sang Ethernet.

Có thể điều chỉnh kết thúc và kéo điện trở cao/thấp

Trong một số môi trường quan trọng, có thể cần điện trở kết cuối để ngăn chặn sự phản xạ của các tín hiệu nối tiếp. Khi sử dụng điện trở đầu cuối, điều quan trọng là phải đặt điện trở kéo cao / thấp một cách chính xác để tín hiệu điện không bị hỏng. Vì không có bộ giá trị điện trở nào tương thích phổ biến với mọi môi trường, máy chủ thiết bị NPort® 5100 đi kèm với jumper để điều chỉnh kết thúc và kéo các giá trị điện trở cao/thấp cho mỗi cổng nối tiếp.

Giao diện TCP/IP tiêu chuẩn và lựa chọn rộng rãi các chế độ hoạt động

Bộ chuyển đổi tín hiệu NPort® 5100 có thể được định cấu hình cho TCP Server, TCP Client, UDP Server/Client, Kết nối ghép nối hoặc chế độ Modem Ethernet, đảm bảo khả năng tương thích với phần mềm dựa trên API mạng tiêu chuẩn (ví dụ: Winsock hoặc BSD Sockets).

Trình điều khiển COM/TTY thực cho phần mềm hiện có

Trình điều khiển COM/TTY thực được cung cấp với Bộ chuyển đổi tín hiệu NPort® 5100 cho phép bạn tiếp tục sử dụng phần mềm được thiết kế để giao tiếp qua cổng COM/TTY. Việc cài đặt và cấu hình không khó khăn, đồng thời cho phép các thiết bị nối tiếp và PC của bạn giao tiếp liền mạch qua mạng TCP/IP. Sử dụng trình điều khiển COM/TTY Real của Moxa là một cách tuyệt vời để bảo toàn khoản đầu tư vào phần mềm của bạn trong khi vẫn cho phép bạn tận hưởng những lợi ích của việc nối mạng các thiết bị nối tiếp của mình.

Dễ dàng khắc phục sự cố

Bộ chuyển đổi tín hiệu NPort® 5100 hỗ trợ SNMP, có thể được sử dụng để giám sát tất cả các đơn vị qua Ethernet. Mỗi đơn vị có thể được cấu hình để gửi các thông báo bẫy tự động đến trình quản lý SNMP khi gặp phải lỗi do người dùng xác định. Đối với những người dùng không sử dụng trình quản lý SNMP, một cảnh báo qua email có thể được gửi thay thế. Người dùng có thể xác định trình kích hoạt cho các cảnh báo bằng tiện ích Windows của Moxa hoặc bảng điều khiển web. Ví dụ: cảnh báo có thể được kích hoạt bằng cách khởi động ấm, bắt đầu nguội hoặc thay đổi mật khẩu.

Đặc trưng

  • Kích thước nhỏ để cài đặt dễ dàng
  • Trình điều khiển COM và TTY thực cho Windows, Linux và macOS
  • Giao diện TCP/IP tiêu chuẩn và các chế độ hoạt động linh hoạt
  • Tiện ích Windows dễ sử dụng để định cấu hình nhiều máy chủ thiết bị
  • SNMP MIB-II để quản lý mạng
  • Định cấu hình bằng Telnet, trình duyệt web hoặc tiện ích Windows
  • Có thể điều chỉnh điện trở kéo cao/thấp cho các cổng RS-485

Thông số kỹ thuật

Cổng Ethernet



Cổng 10/100BaseT (X) (đầu nối RJ45)

1

Bảo vệ cách ly từ tính

1,5 kV (tích hợp sẵn)

Các tính năng của phần mềm Ethernet



Tùy chọn cấu hình

Bảng điều khiển Serieal (chỉ NPort 5110/5110-T/5150)

Quản lý

DHCP Client, IPv4, SNTP, SMTP, SNMPv1, Telnet, DNS, HTTP, ARP, BOOTP, UDP, TCP/IP, ICMP

Trình điều khiển COM thực của Windows

Windows 95/98/ME/NT/2000, Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64), Windows 2008 R2/2012/2012 R2/2016/2019 (x64), Windows Embedded CE 5.0/6.0, Windows XP Embedded

Trình điều khiển TTY thực của Linux

Phiên bản Kernel: 2.4.x, 2.6.x, 3.x, 4.x và 5.x

Trình điều khiển TTY cố định

macOS 10.12, macOS 10.13, macOS 10.14, macOS 10.15, SCO UNIX, SCO OpenServer, UnixWare 7, QNX 4.25, QNX 6, Solaris 10, FreeBSD, AIX 5.x, HP-UX 11i, Mac OS X

Android API

Android 3.1.x trở lên

MIB

RFC1213, RFC1317

Cổng Serial



RS-232

NPort 5110: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
NPort 5150: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND

RS-422

NPort 5130: Tx+, Tx-, Rx+, Rx-, GND
NPort 5150: Tx+, Tx-, Rx+, Rx-, GND

RS-485-4w

NPort 5130: Tx+, Tx-, Rx+, Rx-, GND
NPort 5150: Tx+, Tx-, Rx+, Rx-, GND

RS-485-2w

NPort 5130: Data+, Data-, GND
NPort 5150: Data+, Data-, GND

Nguồn điện



Số lượng đầu vào nguồn

1

Đầu vào hiện tại

NPort 5110/5110-T: 128 mA @ 12 VDC
NPort 5130/5150: 200 mA @ 12 VDC

Điện áp đầu vào

12 đến 48 VDC

Nguồn điện đầu vào

Giắc cắm đầu vào nguồn

Kiểu dáng



Vỏ

Kim loại

Kích thước (có tai)

75.2 x 80 x 22 mm (2.96 x 3.15 x 0.87 in)

Kích thước (không có tai)

52 x 80 x 22 mm (2.05 x 3.15 x 0.87 in)

Trọng lượng

340g (0.75 lb)

Cài đặt

 Desktop, DIN-rail mounting (with optional kit), Wall mounting

Điều kiện môi trường



Nhiệt độ hoạt động

Mô hình tiêu chuẩn: 0 đến 60°C (32 đến 140°F)
Nhiệt độ rộng. Kiểu máy: -40 đến 75°C (-40 đến 167°F)

Nhiệt độ lưu trữ (bao gồm gói)

-40 đến 75°C (-40 đến 167°F)

Độ ẩm tương đối xung quanh

5 đến 95% (không ngưng tụ)

Các sản phẩm cùng Series



Model

Nhiệt độ hoạt động

Tốc độ truyền

Tiêu chuẩn serial

Đầu vào hiện tại

Điện áp đầu vào

NPort 5110

0 đến 55°C

110 bps đến 230,4 kbps

RS-232

128.7 mA @ 12 VDC

12-48 VDC

NPort 5110-T

-40 đến 75°C

110 bps đến 230,4 kbps

RS-232

128.7 mA @ 12 VDC

12-48 VDC

NPort 5130

0 đến 55°C

50 bps đến 921,6 kb

RS-422/485

200 mA @ 12 VDC

12-48 VDC

NPort 5150

0 đến 55°C

50 bps đến 921,6 kb

RS-232/422/485

200 mA @ 12 VDC

12-48 VDC
