Giới thiệu
Bộ chuyển đổi quang 21-219 là bộ ghép kênh quang điện giữa một G.703/704 E1 và hai cổng quang IEEE C37.94. Hai cổng IEEE được ánh xạ hoàn toàn thành cấu trúc khung tiêu chuẩn G.704 của cổng E1, cho phép ghép kênh và khử ghép kênh SDH/PDH hơn nữa.

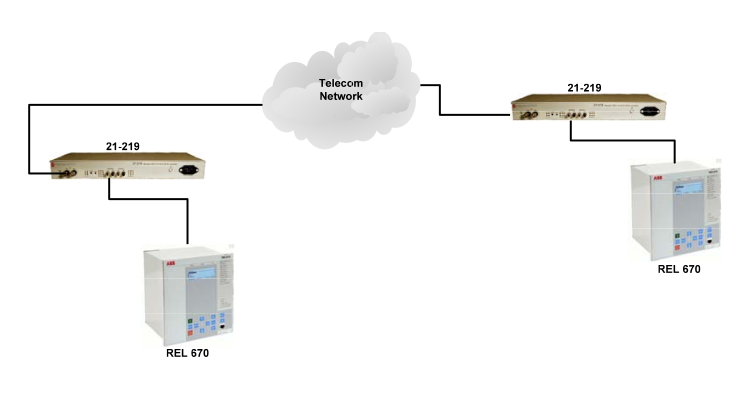

21-219 bắt nguồn đồng bộ hóa nó từ cổng mạng (E1) hoặc từ đồng hồ nội bộ tuân thủ PDH 2048Kbps cho phép nó được sử dụng trong các ứng dụng kênh thuê riêng sử dụng modem E1 điện như SHDSL và tương tự.
.jpg)
Đặc trưng
- Hai kết nối quang IEEE C37.94 độc lập qua một E1
- Tuân thủ các tiêu chuẩn về lắp đặt trạm biến áp điện
- Gắn 19 inch với độ sâu chỉ 200mm
- Phạm vi cung cấp điện duy nhất từ 48VDC đến 230VAC
-

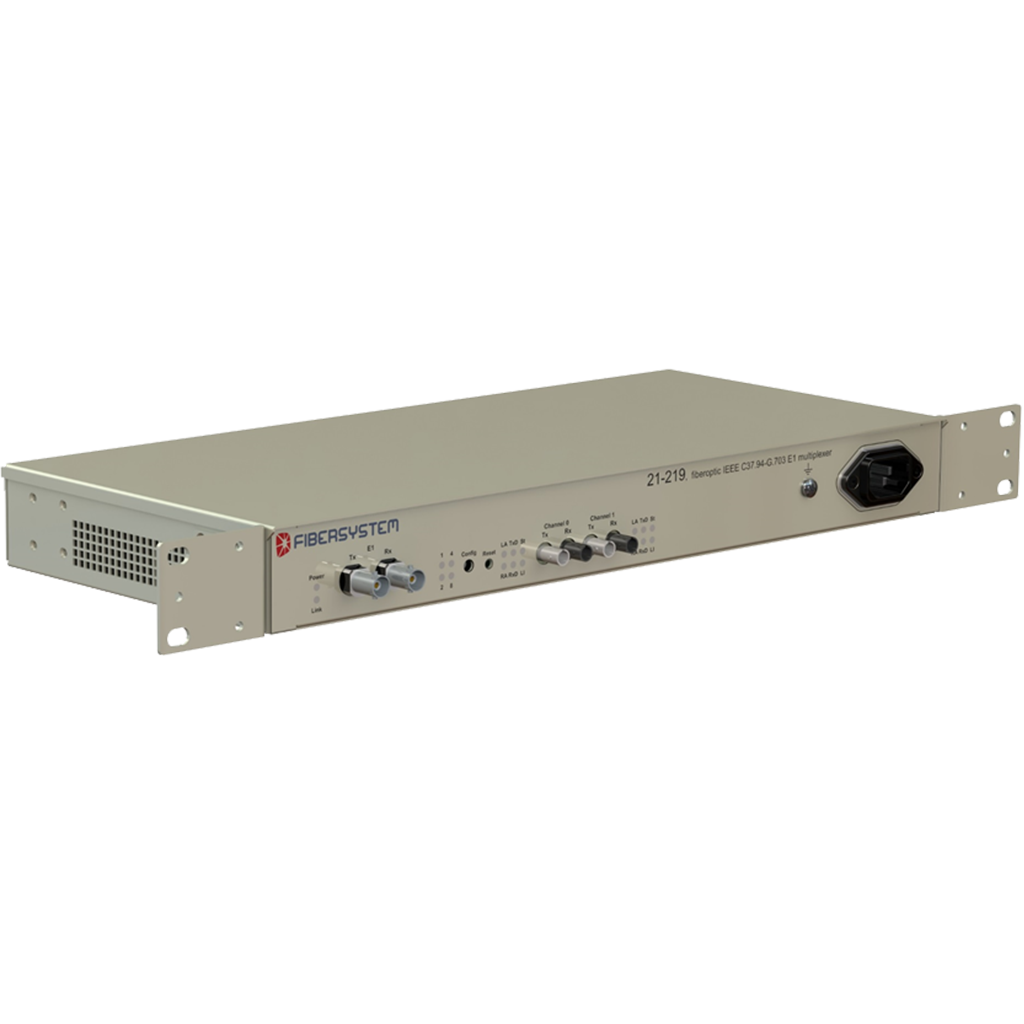

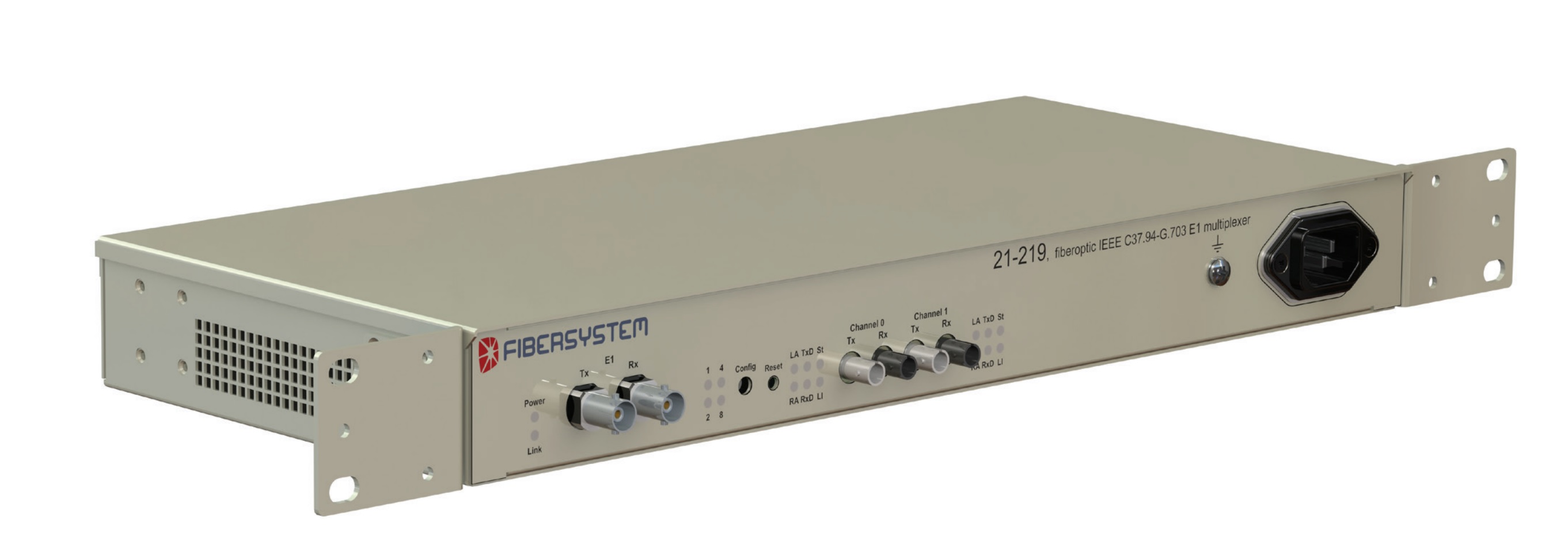

21-219
Fiber optic IEEE C37.94 - G.703 E1 Multiplexer
The 21-219 is an electro optical multiplexer between one G.703/704 E1 and two IEEE C37.94 optical ports. The two IEEE ports are fully mapped into the G.704 standard frame structure of the E1 port, allowing for further SDH/ PDH multiplexing and de-multiplexing. 21-219 derives it synchronization from the network port (E1) or from an internal 2048Kbps PDH compliant clock enabling it to be used in leased line applications using electrical E1 modems such as SHDSL and alike
Features:
- Τwo independent IEEE C37.94 fiberoptical connections over a single E1
- Standards compliant for power substation installation
- 19” mounting with only 200mm depth
- Single supply range from 48VDC to 230VAC
Thông số kỹ thuật
Liên kết quang
- Tốc độ dữ liệu 2048kbps
- Giao thức IEEE C37.94
- Chế độ singlemode 9/125µm, đầu nối ST
- Ngân sách hệ thống quang học 19dB trong sợi 9/125µm
- Khoảng cách điển hình 20km
Galvanic
- Tốc độ dữ liệu Galvanic 2048kbps
- Giao thức Galvanic G.703, E1
- Đầu nối 2 x BNC, cáp đồng trục
Nguồn điện
- DC 48V DC đến 250V DC, ± 20%
- AC 230V AC, ± 20%, 50 60 Hz
- Đầu nối AC IEC 320, 3 chân
Điều kiện môi trường
- Phạm vi nhiệt độ hoạt động -25 đến + 55 °
- Phạm vi nhiệt độ lưu trữ -40 đến + 85 °
- Độ ẩm tương đối Hoạt động 5 đến 95%
- Độ ẩm tương đối Lưu trữ 5 đến 95% không ngưng tụ
Tuân thủ CE
- Miễn dịch EN 61000-6-2
- Khí thải EN 61000-6-4
- LVD EN 50187; RIV = 250 V OVC = III
Cơ khí
- Rung IEC 60255-21-1 Class 2
- Chống sốc IEC 60255-21-2 Class 2
- Địa chấn IEC 60255-21-3 Lớp 2
Tuân thủ EMC
- ESD IEC 60255-22-2 Class 3, tiếp điểm 6kV, không khí 8kV
- Bức xạ IEC 60255-22-3/IEEE/ANSI C37.94.2; 35V/m
- Công suất bùng nổ IEC 60255-22-1 Class III
- Truyền thông liên tục IEC 60255-22-1 Class II; Chênh lệch 0,5 kV; Chế độ chung 1kV
- Công suất chuyển tiếp nhanh IEC 60255-22-4 Class IV
- Truyền thông nhanh chóng IEC 60255-22-4 Class II; 1 kV
Vật liệu cách nhiệt
- Thử nghiệm điện môi IEC 60255-5, 2,0kV 1 phút
- Kiểm tra điện áp xung IEC 60255/EN50178 5kV/6 kV
- Điện trở cách điện IEC 60255-5; > 100Mohm ở 500VDC
Kích thước và trọng lượng
- Kích thước: Chiều cao 45mm, Chiều rộng 483mm, Không có giá đỡ 380mm), Chiều sâu 173mm
- Trọng lượng: 3 kg
Order Information:
- 60-00-7119 || 21-219 Fiberoptic G.703 Codir to C37.94 E1 Singlemode 1310nm
