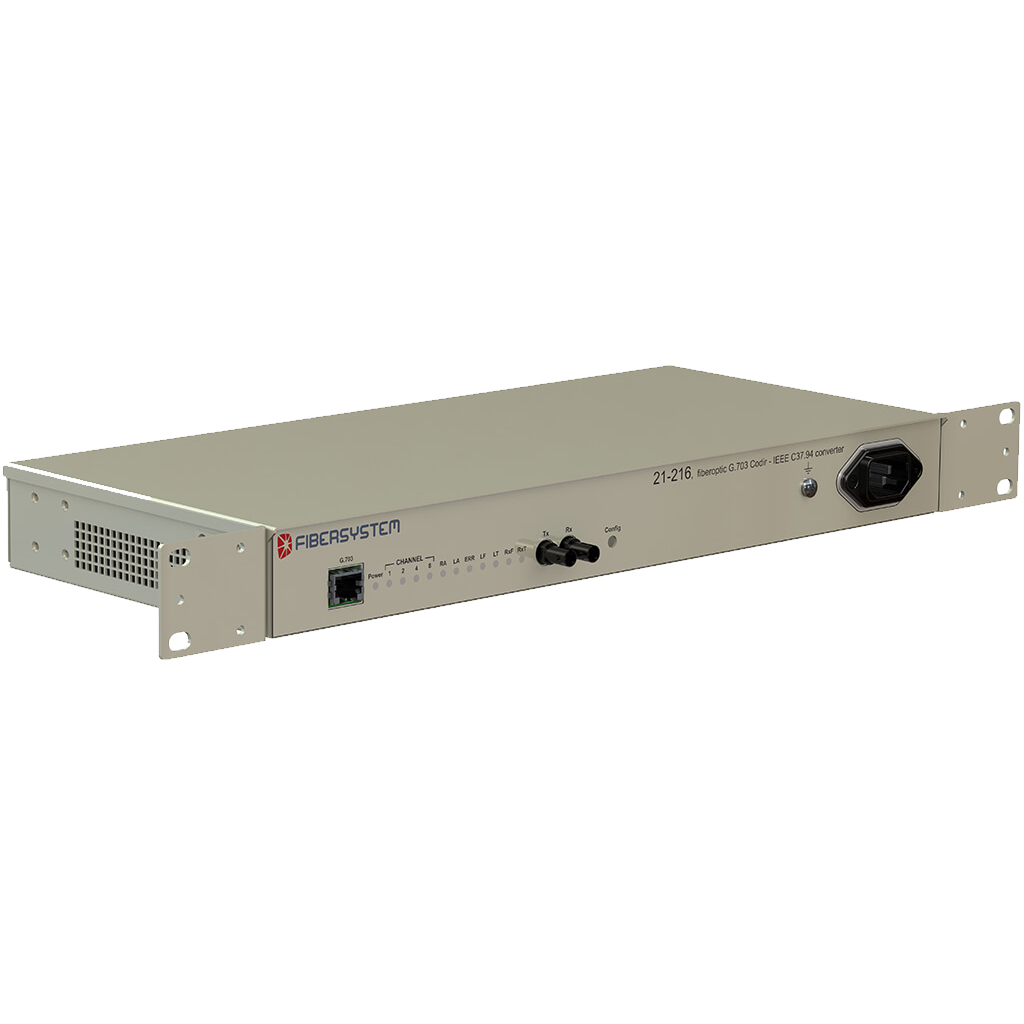

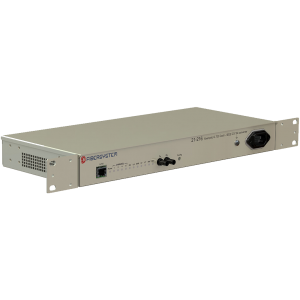

21-216 Bộ chuyển đổi quang G.703 Codir C37,94 1300nm SM

SKU:

21-216

Bộ chuyển đổi quang G.703 Codir - IEEE C37.94 (21-216) được thiết kế để kết nối thiết bị bảo vệ từ xa với bộ ghép kênh viễn thông tại các trạm biến áp.

Giới thiệu

Bộ chuyển đổi quang G.703 Codir - IEEE C37.94 (21-216) được thiết kế để kết nối thiết bị bảo vệ từ xa với bộ ghép kênh viễn thông tại các trạm biến áp.

Nó cũng có thể được sử dụng để kết nối trực tiếp thiết bị bảo vệ và bộ ghép kênh để sử dụng tiêu chuẩn IEEE C37.94 để kết nối với thiết bị chỉ hỗ trợ giao diện G.703.

Đặc trưng

  • Truyền dẫn cáp quang, miễn nhiễm với EMI và RFI
  • Tuân thủ các tiêu chuẩn về lắp đặt trạm biến áp điện
  • Gắn 19 inch với độ sâu chỉ 200mm
  • Phạm vi cung cấp điện duy nhất từ ​​48VDC đến 230VAC

Thông số kỹ thuật

Liên kết sợi quang

  • Tốc độ dữ liệu 2048kbps
  • Giao thức IEEE C37.94
  • Chế độ đa sợi quang 50/125µm hoặc 62,5/125µm, đầu nối ST
  • Ngân sách hệ thống quang học 13dB trong 62,5/125µm. 9dB ​​trong sợi 50/125µm
  • Khoảng cách điển hình 0-2km (lề hệ thống 3dB cho 50/125µm và 6dB cho 62,5/125µm)

Galvanic

  • Tốc độ dữ liệu 64kbps
  • Giao thức G.703, Codir
  • Đầu nối RJ45, cáp S/FTP

Nguồn điện

  • DC 48V DC đến 250V DC, ± 20%
  • AC 230V AC, ± 20%, 50 60 Hz
  • Đầu nối AC IEC 320, 3 chân

Điều kiện môi trường

  • Phạm vi nhiệt độ hoạt động -25 đến + 55 °
  • Phạm vi nhiệt độ lưu trữ -40 đến + 85 °
  • Độ ẩm tương đối Hoạt động 5 đến 95%
  • Độ ẩm tương đối Lưu trữ 5 đến 95% không ngưng tụ

Tuân thủ CE

  • Miễn dịch EN 61000-6-2
  • Khí thải EN 61000-6-4
  • LVD EN 50187; RIV =

Cơ khí

  • Rung IEC 60255-21-1 Class 2
  • Chống sốc IEC 60255-21-2 Class 2
  • Địa chấn IEC 60255-21-3 Lớp 2

Tuân thủ EMC

  • ESD IEC 60255-22-2 Class 3, tiếp điểm 6kV, không khí 8kV
  • Bức xạ IEC 60255-22-3/IEEE /ANSI C37.94.2; 35V / m
  • Công suất Burst EC 60255-22-1 Class III
  • Truyền thông liên tục IEC 60255-22-1 Class II; Chênh lệch 0,5 kV; Chế độ chung 1kV
  • Công suất chuyển tiếp nhanh IEC 60255-22-4 Class IV
  • Truyền thông nhanh chóng IEC 60255-22-4 Class II; 1 kV

Vật liệu cách nhiệt

  • Thử nghiệm điện môi IEC 60255-5, 2,0kV 1 phút
  • Kiểm tra điện áp xung IEC 60255/EN50178 5kV/6 kV
  • Điện trở cách điện IEC 60255-5; > 100Mohm ở 500VDC

Kích thước và trọng lượng

  • Kích thước: Chiều cao 45mm, Chiều rộng 483mm, Không có giá đỡ 380mm), Chiều sâu 173mm
  • Trọng lượng: 3 kg
