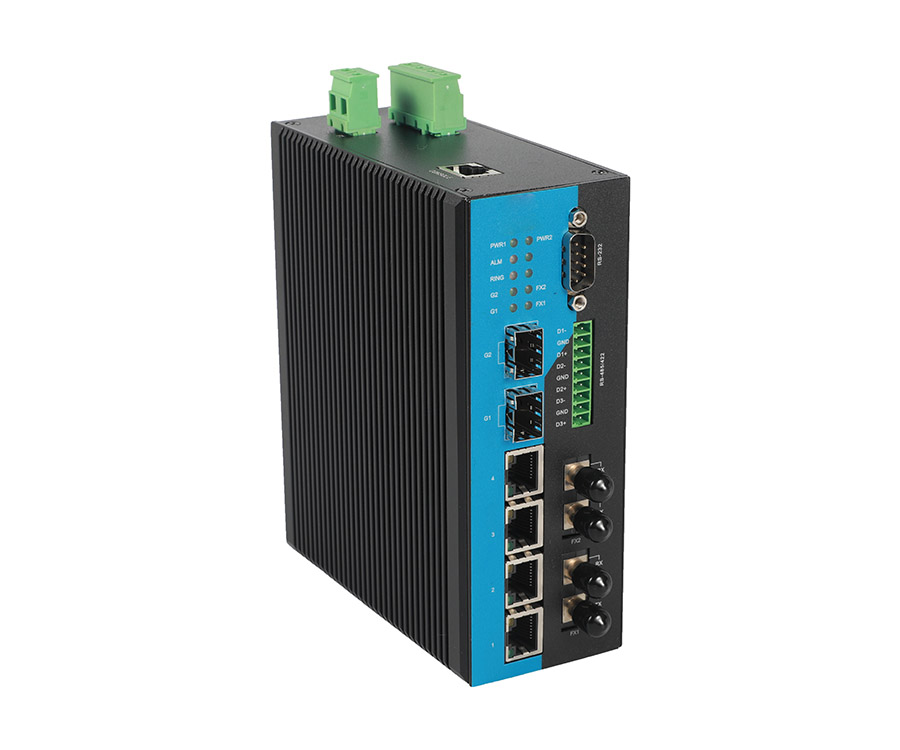

IES308-2F-2GS-404
IES308-2F-2GS-404 là bộ chuyển mạch Ethernet công nghiệp được quản lý 8 cổng serial trong đó hỗ trợ 4 cổng 10/100M Base-T(X) + 2 cổng 100M FX + 2 cổng Gigabit SFP + 1 cổng RS232 + 3 cổng RS485
Nội dung bài viết [hide]
IES308-2F-2GS-404 là bộ chuyển mạch Ethernet công nghiệp được quản lý 8 cổng serial trong đó hỗ trợ 4 cổng 10/100M Base-T(X) + 2 cổng 100M FX + 2 cổng Gigabit SFP + 1 cổng RS232 + 3 cổng RS485, được thiết kế đặc biệt để đáp ứng nhu cầu của các ứng dụng công nghiệp linh hoạt và cung cấp giải pháp Ethernet hiệu quả về chi phí. Cung cấp chức năng quản lý mạnh mẽ có thể được quản lý thông qua trình duyệt web, dòng lệnh (CLI) và SNMP. Hỗ trợ nhiều loại đầu vào nguồn dự phòng (12-48V DC) để tăng độ tin cậy của mạng truyền thông.
IES308-2F-2GS-404 có thể truyền dữ liệu cổng nối tiếp thông qua mạng Ethernet, và sự kết hợp quang và điện có thể linh hoạt thực hiện theo yêu cầu của cổng dịch vụ. Căn cứ vào nhu cầu lắp đặt công nghiệp, đường ray DIN35 hoặc gắn tường có hai chế độ lắp đặt được cung cấp. Sản phẩm sử dụng không có quạt, tiêu thụ điện năng thấp, thiết kế cấp công nghiệp, - dải nhiệt độ làm việc 40 ~ 85 ° C, có thể đáp ứng các yêu cầu của các khu công nghiệp khác nhau và cung cấp các giải pháp truyền thông Ethernet tiện lợi.
|
Interface |
|
|
RJ45 port |
10/100Base-T(X)Rate self detection, auto Full/Half Duplex , MDI/MDI-X self-adaption |
|
100M optical interface |
100BASE-FX full Duplex (default SC interface, FC/ST optional), max transmission up to 120 km |
|
Serial port |
RS-232 speed is 110-115.2kbps, support RXD, TXD, GND three wire working modes |
|
RS-422 supports RX -, RX +, TX -, TX + full duplex working modes |
|
|
RS-485 supports A,B half duplex working mode; RS-422 / 485 communication speed support 110-115.2kbps optional. The instantaneous isolation voltage is 5000V, and the continuous isolation voltage is 1000V; |
|
|
SFP slot |
SFP 1000Base-X module (support SM/MM) or 1000Base-T module(Support twisted pair transmission) |
|
Console port |
RS-232(RJ45 connector) |
|
Alarm output |
1 relay output, current load capacity DC24V/1A |
|
Power input |
Dual power inputs, with 4 cores pluggable 7.62mm spacing standard industrial terminal |
|
Exchange Property |
|
|
10M forwarding speed |
14881pps |
|
100M forwarding speed |
148810pps |
|
1000M forwarding speed |
1488095pps |
|
Transmission way |
Store and forward |
|
Switching bandwidth |
5.6Gbps |
|
Cache size |
1Mbits |
|
MAC address table |
8K |
|
Environment Limits |
|
|
Working Temp |
-40~85°C |
|
Storage Temp |
-40~85°C |
|
Relative Humidity |
5%~95% (no-condensation) |
|
Power Supply |
|
|
Power |
Redundant wide range voltage 12~48V DC power input , typical working voltage 12V/24V/48V |
|
Full load power consumption less than 11W |
|
|
Built-in over current protection |
|
|
Relay alarm output |
alarm output of port failure, power failure and ring network failure |
|
Max. contact capability: 1A @24VDC, industrial terminal interface |
|
|
Physical Characteristics |
|
|
Shell |
Metal, IP40 protection, metal housing |
|
Installation |
Wall mounting or DIN rail mounting |
|
Dimension |
150.5mm*50mm*125.5mm (W*H*D) |
|
Net weight |
900g |
| Model | Description |
| IES306-2F-403 | 4-port 10/100M Base-T(X)+2-port 100M FX+1*RS232+1*RS422*1*RS485, DC12-48V |
| IES306-2F-404 | 4-port 10/100M Base-T(X)+2-port 100M FX+1*RS232+3*RS485, DC12-48V |
| IES308-403 | 8-port 10/100M Base-T(X) +1*RS232+1*RS422*1*RS485, DC12-48V |
| IES308-404 | 8-port 10/100M Base-T(X) +1*RS232 +3*RS485, DC12-48V |
| IES308-2F-2GS-403 | 4-port 10/100M Base-T(X)+2-port 100M FX+2-port Gigabit SFP +1*RS232+1*RS422*1*RS485 |
| IES308-2F-2GS-404 | 4-port 10/100M Base-T(X)+2-port 100M FX+2-port Gigabit SFP +1*RS232+3*RS485, DC12-48V |
| IES3010-2F-2GS-403 | 8-port 10/100M Base-T(X)+ 2-port Gigabit SFP +1*RS232+1*RS422*1*RS485, DC12-48V |
| IES3010-2F-2GS-404 | 8-port 10/100M Base-T(X)+ 2-port Gigabit SFP +1*RS232 +3*RS485, DC12-48V |
