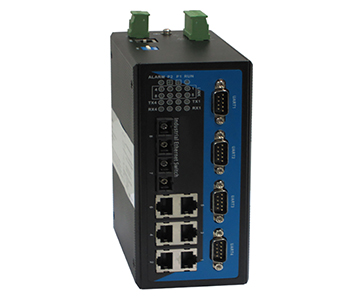

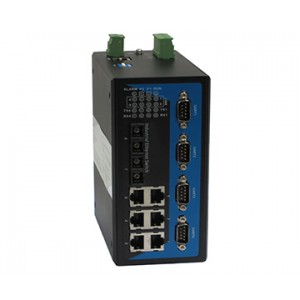

IES308-2F-104
IES308-2F-104 là bộ chuyển mạch Ethernet công nghiệp, quản lý, dự phòng và chức năng bộ chuyển đổi serial 4 cổng RS-232, nó hỗ trợ 6 cổng 10/100M Ethernet (RJ45), 2 cổng 100M sợi quang, 4 cổng RS-232, 2 Đầu vào nguồn 12 ~ 48VDC dự phòng và 1 đầu ra cảnh báo rơ le, nó áp dụng công nghệ dự phòng MW-Ring.
Nội dung bài viết [hide]
IES308-2F-104 là bộ chuyển mạch Ethernet công nghiệp, quản lý, dự phòng và chức năng bộ chuyển đổi serial 4 cổng RS-232, nó hỗ trợ 6 cổng 10/100M Ethernet (RJ45), 2 cổng 100M sợi quang, 4 cổng RS-232, 2 Đầu vào nguồn 12 ~ 48VDC dự phòng và 1 đầu ra cảnh báo rơ le, nó áp dụng công nghệ dự phòng MW-Ring (Thời gian khôi phục <20ms), người dùng có thể đặt dự phòng dễ dàng để tăng độ tin cậy của mạng, hơn nữa, nó cũng có thể hỗ trợ nhiều chức năng quản lý mạng thông minh, như như IGMP, RSTP, 802.1Q VLAN, QOS, cổng trung kế và phản chiếu cổng, v.v., Nó không sử dụng quạt, thiết kế tiêu thụ điện năng thấp, IP40, làm hỏng vỏ sắt độ bền cao, hiệu suất ổn định hơn. Nó phù hợp với tiêu chuẩn CE, FCC và lớp công nghiệp 4, lắp đặt đường ray DIN và nhiệt độ hoạt động rộng (-40 ~ 85C), nó có thể đáp ứng một số loại môi trường công nghiệp, nó có thể cung cấp giải pháp đáng tin cậy và nhanh chóng cho thiết bị Ethernet của bạn.
| Technology | |
| Standard | IEEE802.3, IEEE802.3u, IEEE 802.3x, IEEE802.1Q, IEEE802.1p, IEEE802.1D, IEEE802.1W |
| Protocol | ARP, ICMP, TCP, UDP, DHCP, DNS, HTTP, Telnet, MW-RingTM |
| Flow control | IEEE802.3x, back pressure control |
| Function | |
| Function: | MW-RingTM, QOS, 802.1Q VLAN, port-trunking, static multicast filter, port mirroring, Broadcast storm control, flow statistics, upgrade online, up and download configuration file, user name access system. |
| MW-RingTM | Single, Couple, Chain, Dual homing ring. |
| Serial device server | 4 port serial device sever, each port support 4pcs TCP or UDP session connection |
| Interface | |
| Ethernet | 10/100Base-TX self-adapt RJ45 port. |
| Fiber port | 100Base-FX (SC/ST/FC) |
| Console port | Procedure debug (RS-232), RJ45 |
| Alarm port | 2 bit 7.62mm terminal block, 1 channel relay alarm output |
| Serial | |
| RS-232 signal | TXD,RXD,RTS,CTS,DTR,DSR,GND |
| Parity | None,Even,Odd,Space,Mark |
| Data bit | 5bit,6bit,7bit,8bit |
| Band rate | 300～115200bps |
| Protection | isolation: 2KV, 15KV static protection. |
| Connector | DB9 male |
| Transfer distance | |
| Twisted cable | 100m(CAT5/CAT5e) |
| Multi mode fiber | 1310nm,2Km |
| Single mode fiber | 1310nm, 20Km, 1310nm, 40Km, 1310nm, 60Km, 1550nm, 80Km |
| RS-232 | 15m |
| Exchange attribute | |
| 100M transmit speed | 148810pps |
| Transfer | Store and forward |
| System exchange bandwidth | 1.6 G |
| Buffer memory | 1MKbits |
| Support 2K MAC address table | |
| LED indicator | |
| Power supply indicator | PWR |
| Alarm indicator | Alarm |
| System indicator | Run |
| Ethernet port indicator | Link/Act（1-8） |
| Serial port indicator | TX(1-4), RX(1-4) |
| Power supply | |
| Input voltage | 24VDC(12~48VDC) |
| Terminal block | 4 bits 7.62mm terminal block |
| None load consumption | 4.8W@24VDC |
| Full load consumption | 6.9W@24VDC |
| Support inside over-current 4.0A protection Support opposite connection protection |
|
| Mechanical | |
| Shell | IP40, high strength iron shell. |
| Installation | DIN Rail |
| Dimension（W×H×D | 160 mm×70mm×130mm |
| Weight | 1021g |
| Environmental | |
| Operating Temperature | -45°C to 85°C |
| Storage Temperature | -45°C to 85°C |
| Relative Humidity | 10 to 95% (non-condensing) |
