IGS-6325-24P4X
Nội dung bài viết [hide]
Giải pháp nâng cao PoE Layer 3 có quản lý cho môi trường công nghiệp

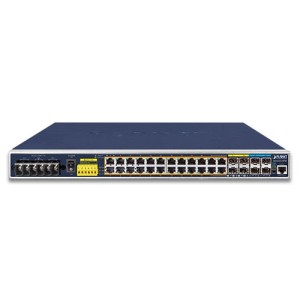

IGS-6325-24P4X là bộ chuyển mạch PoE+ công nghiệp L3 có quản lý của PLANET, có 24 cổng 10/100/1000BASE-T 802.3at PoE+ với mỗi cổng cung cấp năng lượng lên đến 36 watt, 4 cổng SFP dùng chung và 4 cổng 10G SFP+ trong cùng 1 rack 1U. Với uplinks 10Gbps, IGS-6325-24P4X có thể xử lý lượng dữ liệu cực lớn trong cấu trúc liên kết an toàn với đường trục công nghiệp hoặc máy chủ dung lượng cao. Nó cung cấp các giao diện quản lý IPv6/IPv4 tiên tiến nhưng thân thiện với người dùng, các chức năng chuyển đổi L2/L4 phong phú, khả năng định tuyến động OSPFv2 lớp 3 và công nghệ ITU-G.8032 ERPS Ring tiên tiến để cải thiện khả năng tự phục hồi nhanh chóng và các chức năng PoE thông minh của PLANET để kiểm soát các ứng dụng mạng không dây và giám sát IP ngoài trời PoE. Nó có thể hoạt động đáng tin cậy, ổn định và yên tĩnh trong dải nhiệt độ từ -40 đến 75 độ C.
Hỗ trợ định tuyến Layer 3
IGS-6325-24P4X cho phép quản trị viên tăng hiệu quả mạng một cách thuận tiện bằng cách định cấu hình định tuyến tĩnh VLAN lớp 3 IPv4/IPv6 theo cách thủ công và cài đặt IPv4 OSPFv2 (Mở đường dẫn ngắn nhất trước tiên) tự động. OSPF là một giao thức định tuyến động bên trong cho hệ thống tự trị dựa trên trạng thái liên kết. Giao thức tạo cơ sở dữ liệu cho trạng thái liên kết bằng cách trao đổi trạng thái liên kết giữa các công tắc Lớp 3, sau đó sử dụng thuật toán Đường đi ngắn nhất đầu tiên để tạo bảng lộ trình dựa trên cơ sở dữ liệu đó.
Cung cấp tới 24 cổng PoE+, giao diện nguồn nội tuyến, IGS-6325-24P4X có thể dễ dàng xây dựng nguồn điện được điều khiển tập trung cho hệ thống điện thoại IP, hệ thống camera IP hoặc nhóm AP không dây cho mạng công nghiệp. Chẳng hạn, có thể dễ dàng lắp đặt 24 camera IP PoE hoặc điểm truy cập không dây trong môi trường công nghiệp cho nhu cầu giám sát hoặc cho mạng chuyển vùng không dây. Không có giới hạn về ổ cắm điện, IGS-6325-24P4X giúp việc cài đặt camera IP hoặc AP không dây trở nên dễ dàng và hiệu quả hơn.
| Hardware Specifications | |
|---|---|
| Copper Ports | 24 10/100/1000BASE-T RJ45 auto-MDI/MDI-X ports |
| SFP/mini-GBIC Slots | 4 100/1000BASE-X SFP interfaces, shared with Port-21 to Port-24 Compatible with 100BASE-FX SFP transceiver |
| SFP+ Slots | 4 10GbBASE-SR/LR SFP+ interfaces (Port-25 to Port-28) Compatible with 1000BASE-SX/LX/BX SFP transceiver |
| PoE Injector Port | 24 ports with 802.3af/at PoE injector function with Port-1 to Port-24 |
| Console | 1 x RJ45-to-RS232 serial port (115200, 8, N, 1) |
| Switch Architecture | Store-and-Forward |
| Switch Fabric | 128Gbps/non-blocking |
| Throughput (packet per second) | 95.2Mpps@ 64 bytes packet |
| Address Table | 16K entries, automatic source address learning and aging |
| Shared Data Buffer | 32M bits |
| Flow Control | IEEE 802.3x pause frame for full duplex Back pressure for half duplex |
| Jumbo Frame | 10K bytes |
| Reset Button | < 5 sec: System reboot > 5 sec: Factory default |
| ESD Protection | 5KV DC |
| Enclosure | IP30 metal case |
| Installation | Rack-mountable kit |
| Connector | Fixed 6-pin terminal block for power input Pin 1/2 for Power 1, Pin 3/4 for fault alarm, Pin 5/6 for Power 2 Removable 6-pin terminal block for DI/DO interface Pin 1/2 for DI 1 & 2, Pin 3/4 for DO 1 & 2, Pin 5/6 for GND |
| Alarm | One relay output for power failure. Alarm relay current carry ability: 1A @ 24V DC |
| DI&DO | 2 digital input (DI):
Level 0: -24V~2.1V (±0.1V) Open collector to 24V DC, 100mA max. |
| LED Indicators | System:
DC 1 (Green) PoE-in-Use (Amber) 1000Mbps LNK/ACT (Green) 1Gbps LNK/ACT (Green) |
| Dimensions (W x D x H) | 440 x 300 x 44 mm, 1U height |
| Weight | 3800g |
| Power Requirements | Dual 48~56V DC (>53V DC for PoE+ output recommended), 11A |
| Power Consumption | Max. 33 watts/112.51 BTU (Power on without any connection) Max. 540 watts/1841.13 BTU (Full loading with PoE function) |
| Power Over Ethernet | |
| PoE Standard | IEEE 802.3at Power over Ethernet Plus/PSE |
| PoE Power Supply Type | End-span |
| PoE Power Output | IEEE 802.3af Standard
- Per port 48V~51V DC (depending on the power supply), max. 15.4 watts IEEE 802.3at Standard- Per port 52V~56V DC (depending on the power supply), max. 36 watts |
| Power Pin Assignment | 1/2 (+), 3/6 (-) |
| PoE Power Budget | 48V Power input
- Single power input: 240W maximum (depending on power input) - Single power input: 240W maximum (depending on power input) |
| Max. Number of Class 2 PDs | 24 |
| Max. Number of Class 3 PDs | 24 |
| Max. Number of Class 4 PDs | 16 |
| Layer 2 Function | |
| Port Configuration | Port disable/enable Auto-negotiation 10/100/1000Mbps full and half duplex mode selection Flow control disable/enable Power saving mode control |
| Port Status | Display each port’s speed duplex mode, link status, flow control status, auto negotiation status, trunk status |
| Port Mirroring | TX / RX / Both Many-to-1 monitor |
| VLAN | IEEE 802.1Q tag-based VLAN IEEE 802.1ad Q-in-Q tunneling Private VLAN Edge (PVE) MAC-based VLAN Protocol-based VLAN Voice VLAN MVR (Multicast VLAN Registration) GVRP (GARP VLAN Registration Protocol) Up to 256 VLAN groups, out of 4096 VLAN IDs |
| Link Aggregation | IEEE 802.3ad LACP/static trunk Supports 14 trunk groups with 16 ports per trunk group |
| Spanning Tree Protocol | IEEE 802.1D Spanning Tree Protocol IEEE 802.1w Rapid Spanning Tree Protocol IEEE 802.1s Multiple Spanning Tree Protocol |
| QoS | Traffic classification based, strict priority and WRR 8-level priority for switching - Port number |
| IGMP Snooping | IPv4 IGMP (v1/v2/v3) snooping, up to 255 multicast groups IPv4 IGMP querier mode support |
| MLD Snooping | IPv6 MLD (v1/v2) snooping, up to 255 multicast groups IPv6 MLD querier mode support |
| Access Control List | IP-based ACL/MAC-based ACL Up to 256 entries |
| Bandwidth Control | Per port bandwidth control
Ingress: 10Kbps~13000Mbps |
| Layer 3 Function | |
| IP Interfaces | Max. 128 VLAN interfaces |
| Routing Table | Max. 128 routing entries |
| Routing Protocols | IPv4 hardware static routing IPv6 hardware static routing IPv4 OSPFv2 dynamic routing |
| Management | |
| Basic Management Interfaces | Console; Telnet; Web browser; SNMP v1, v2c |
| Secure Management Interfaces | SSH, TLS, SSL, SNMP v3 |
| SNMP MIBs | RFC 1213 MIB-II RFC 1493 Bridge MIB RFC 1643 Ethernet MIB RFC 2863 Interface MIB RFC 2665 Ether-Like MIB RFC 2819 RMON MIB (Groups 1, 2, 3 and 9) RFC 2737 Entity MIB RFC 2618 RADIUS Client MIB RFC 2933 IGMP-STD-MIB RFC 3411 SNMP-Frameworks-MIB FC 4292 IP Forward MIBIEEE 802.1X PAE LLDP |
| Standards Conformance | |
| Regulatory Compliance | FCC Part 15 Class A, CE |
| Standards Compliance | IEEE 802.3 10BASE-T IEEE 802.3u 100BASE-TX/100BASE-FX IEEE 802.3z Gigabit SX/LX IEEE 802.3ab Gigabit 1000T IEEE 802.3ae 10Gigabit Ethernet IEEE 802.3x flow control and back pressure IEEE 802.3ad port trunk with LACP IEEE 802.1D Spanning Tree Protocol IEEE 802.1w Rapid Spanning Tree Protocol IEEE 802.1s Multiple Spanning Tree Protocol IEEE 802.1p Class of Service IEEE 802.1Q VLAN tagging IEEE 802.1ad Q-in-Q VLAN stacking IEEE 802.1X Port Authentication Network Control IEEE 802.1ab LLDP IEEE 802.3ah OAM IEEE 802.1ag Connectivity Fault Management (CFM) IEEE 802.3af Power over Ethernet IEEE 802.3at Power over Ethernet Plus IEEE 1588 PTPv2 RFC 768 UDP RFC 793 TFTP RFC 791 IP RFC 792 ICMP RFC 2068 HTTP RFC 1112 IGMP v1 RFC 2236 IGMP v2 RFC 3376 IGMP version 3 RFC 2710 MLD version 1 FRC 3810 MLD version 2 ITU G.8032 ERPS Ring ITU-T G.8032 ERPS Ring ITU-T Y.1731 Performance Monitoring |
| Environment | |
| Operating Temperature | -40 ~ 75 degrees C |
| Storage Temperature | -40 ~ 85 degrees C |
| Humidity | 5 ~ 95% (non-condensing) |
