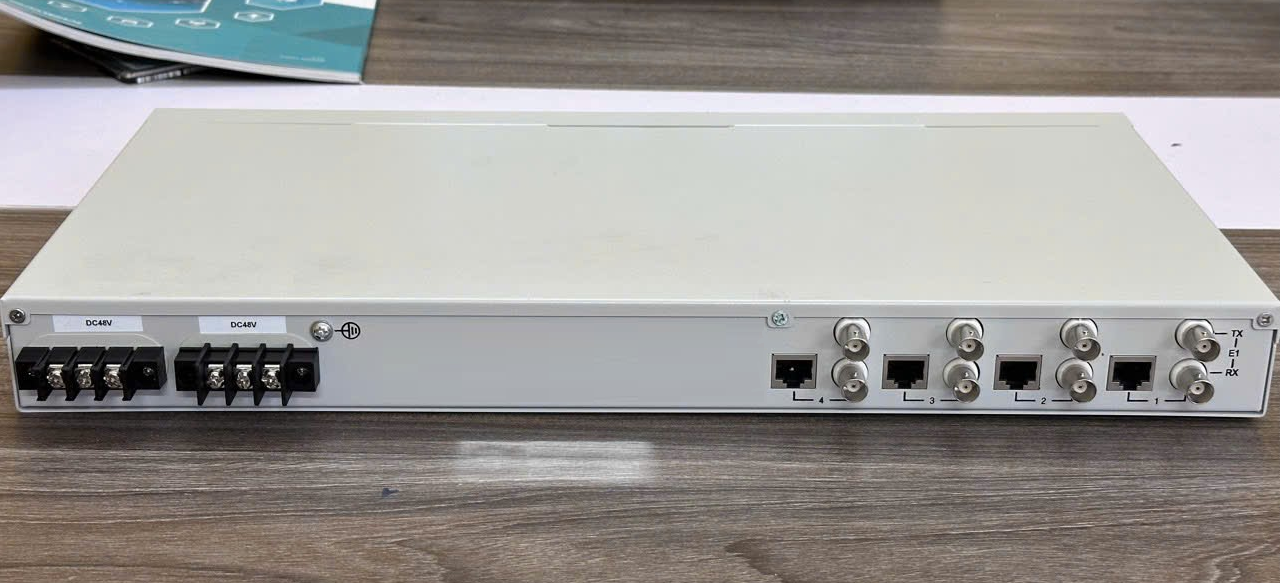

HPC-4E1-4ETH Bộ chuyển đổi 4E1 sang 4Ethernet

SKU:

HPC-4E1-4ETH

  • Hỗ trợ 4 cổng E1 + 4 cổng Ethernet 100M
  • Hỗ trợ quản lý GUI (Giao diện người dùng đồ họa)
  • Hỗ trợ chức năng VLAN
  • Hỗ trợ chức năng loopback E1 từ xa và cục bộ
  • Nguồn DC48V và AC 220V
  • Nhiệt độ hoạt động: 0 - 50°C

Giới thiệu

Bộ chuyển đổi Ethernet HPC-4E1-4ETH với hỗ trợ GFP-F, VC (Virtual Concatenation) , LCAS và SNMP.

HPC-4E1-4ETH là bộ chuyển đổi IP qua TDM, hỗ trợ chuyển đổi từ khung MAC sang 1–4 đường E1. Tốc độ bit tối đa là 8 Mbps (4E1 dòng). Với card LAN, card E1 và card nguồn khác nhau, nó có thể đáp ứng nhiều yêu cầu khác nhau và có thể được tùy chỉnh để phù hợp với nhu cầu mạng của bạn. Nó không chỉ cung cấp cảnh báo và trạng thái của đường E1 và giao diện Ethernet cùng với các chức năng quản lý nâng cao, chẳng hạn như thống kê thông lượng của Ethernet, mà còn hỗ trợ Quản lý mạng thống nhất thông qua SNMP và GUI. Tuân theo các tiêu chuẩn quốc tế, thiết bị có thể giao tiếp với các sản phẩm từ các nhà sản xuất khác áp dụng cùng tiêu chuẩn.






Đặc trưng

  • GFP-F khuyến nghị G.7041.
  • Khuyến nghị Ghép nối ảo (VCAT) và Sơ đồ Điều chỉnh Năng lực Liên kết (LCAS) G.7042.
  • Khuyến nghị ánh xạ Ethernet tới nxE1 G.7043.
  • Khuyến nghị ánh xạ Ethernet tới E1 đơn G.8040.
  • Băng thông được tăng lên mà không làm hỏng dữ liệu Ethernet, và có thể giảm mà không gây tổn hại thông qua quản lý.
  • Các E1 ở phía cục bộ và phía xa có thể được sắp xếp tùy ý, chẳng hạn như cổng E1 từ xa 1 có thể giao tiếp với cổng E1 cục bộ.
  • Hỗ trợ việc sử dụng không cân bằng băng thông - khi một số E1 không thể hoạt động bình thường
  • Cung cấp kết nối E1 giữa hệ thống cục bộ và từ xa (truy cập thông qua SNMP).
  • Tín hiệu nhánh E1 loopback tự động phát hiện và cắt; khi một số tín hiệu E1 được phát hiện là lặp lại
  • Chức năng loopback E1 từ xa/cục bộ sẽ thuận tiện cho việc kiểm tra đường E1 (bao gồm hệ thống truyền dẫn).
  • Báo động hoàn chỉnh có thể được chọn để hiển thị giữa cục bộ và từ xa. Cơ sở dữ liệu lịch sử và cảnh báo hiện tại.
  • Thiết kế một bo mạch với kích thước nhỏ, tiêu thụ điện năng cao và thấp 1U.

Cổng E1

  • Chuẩn giao diện tuân theo giao thức G.703
  • Hỗ trợ tự động loại bỏ và khôi phục các kênh E1 được sử dụng để truyền tải trọng.
  • Hỗ trợ chức năng E1 BER Tester được nhúng, để phát hiện bất kỳ kênh E1 nào trong số 4 kênh.
  • Khả năng chịu jitter và đặc tính truyền jitter tuân theo ITU-T G.823.
  • Độ trễ vi sai giữa bất kỳ hai trong số 4 E1 có thể lên đến 220ms

Cổng Ethernet

  • Cung cấp tối đa 4 giao diện Ethernet được chia sẻ.
  • Bảng địa chỉ MAC 1024 và thời gian lão hóa 5 phút.
  • Chấp nhận các khung có độ dài từ 64 đến 1916 byte (nếu không thì lọc).
  • Chức năng cài đặt VLAN dựa trên các thẻ tuân theo IEE 802.1Q.
  • Trong suốt thống kê các gói Ethernet dựa trên cổng, chẳng hạn như các gói lỗi.
  • Điều khiển dòng tạm dừng có thể cấu hình.
  • Giao diện Ethernet quang tùy chọn phù hợp với tiêu chuẩn IEEE 802.3u 100BASE-FX và giao diện Ethernet điện tuân theo tiêu chuẩn IEEE 802.3u 100 BASE-TX.
  • 4 cổng Ethernet là 10/100 BaseT, nhưng cũng có thể sử dụng cổng loại FX sợi quang với phạm vi lên đến 120 km.

Thông số kỹ thuật

Electrical Ethernet  Interface



Connector

RJ-45

Working mode

Auto - negotiation  is the default setting

Standard

Complies with IEEE 802.3 and 10/100 Base-Tx  Ethernet Protocol

E1 interface



Bit rate

2.048Mb/s±50ppm

Code format:

HDB3

Impedance

75 Ohm (BNC),120 Ohm(RJ45)optional

Standard

Jitter transfer,  Jitter tolerance comply with ITU-T G.703、G.704、G.823 recommendations

Ethernet related parameters



MAC address table  capacity

1024

MAC aging time

5 min

Minimum frame-length

64 bytes

Maximum frame-length

1916 bytes

Working mode

Support  auto-negotiation compliant to IEEE802.3u. Enabled as default

VLAN function

Disabled as default, you can set VLAN's from SNMP

Flow control

Enabled as default

Bandwidth

≈n×E1(n=0~4)Default is 4×E1 ≈8Mbps

Physical



Dimension

434mm×44mm×155mm(width× height× depth)

Weight

5kg

Power consumption

8W±10%

Power supply

DC 48V or AC96 -260V or DC&AC dual power

Operating temperature

-5℃~65℃

Storage temperature

-40℃~70℃

Humidity

≤95%,free from condensing

Các sản phẩm cùng Series

Model NO

Description

HPC-4E1-4ETH

4E1(75ohm&120ohm),4*10/100BASE-Tx , SNMP manager,AC96-260,DC48V

HPC-8E1-4ETH

8E1(75ohm&120ohm),4*10/100BASE-Tx, SNMP  manager,AC96-260,DC48V

HPC-16E1-4ETH

16E1(75ohm  or 120ohm),4*10/100BASE-Tx, SNMP manager,AC96-260,DC48V

HPC-4E1-3ETH/Fx

4E1(75ohm&120ohm),3*10/100BASE-Tx+1*100M Fx, SNMP manager,AC96-260,DC48V

HPC-8E1-3ETH/Fx

8E1(75ohm&120ohm),3*10/100BASE-Tx+1*100M  Fx, SNMP manager,AC96-260,DC48V

HPC-16E1-3ETH/Fx

16E1(75ohm or 120ohm),3*10/100BASE-Tx+1*100M Fx, SNMP manager,AC96-260,DC48V
