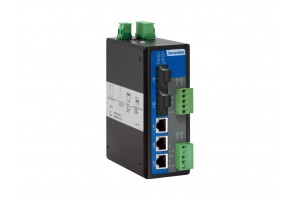

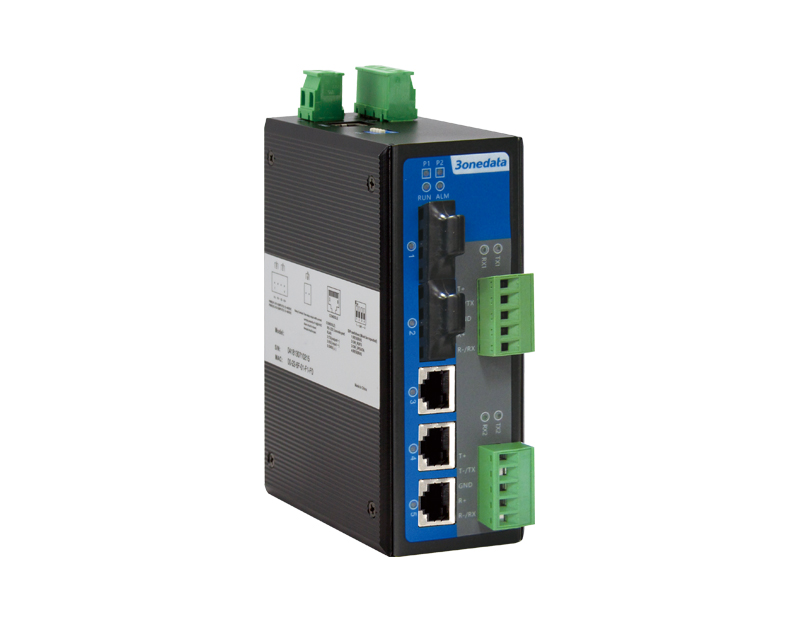

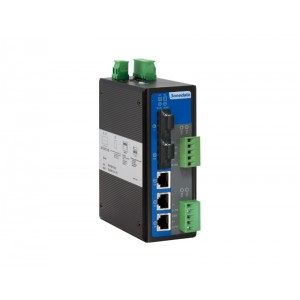

IES615-2F-2DI(3IN1) 3ONEDATA Switch Ethernet công nghiệp có quản lý 3 cổng 10/100Base-T(X), 2 cổng Serial và 2 cổng 100Base-FX

SKU:

IES615-2F-2DI(3IN1)

IES615-2F-2DI(3IN1) là bộ chuyển mạch Ethernet công nghiệp 3 cổng 10/100Base-T(X), 2 cổng Serial và 2 cổng 100Base-FX của hãng 3Onedata hiện đang được công ty hải Phong chúng tôi đang phân phối rộng rãi tại thị trường Việt Nam.

Giới thiệu

IES615-2F-2DI(3IN1) là bộ chuyển mạch Ethernet công nghiệp 3 cổng 10/100Base-T(X), 2 cổng Serial và 2 cổng 100Base-FX của hãng 3Onedata hiện đang được công ty hải Phong chúng tôi đang phân phối rộng rãi tại thị trường Việt Nam. IES615-2F-2DI(3IN1) được thiết kế theo tiêu chuẩn công nghiệp, nhỏ gọn, dễ dàng lấy được tín hiệu về PLC, máy tính, vi xử lý, máy tính nhúng. Sản phẩm hiện đang được sử dụng trong các bài toán M2M, IoT của các lĩnh vực: Điện lực, khí tượng thủy văn, giao thông thông minh, hệ thống kiểm soát an ninh,…

Đặc trưng

  • Hỗ trợ 3 cổng 10/100Base-T(X), 2 cổng Serial và 2 cổng 100Base-FX
  • Áp dụng công nghệ bằng sáng chế SW-Ring, hỗ trợ vòng đơn, vòng khớp nối, dây chuyền, Dual-homing, thời gian khôi phục tự động khi lỗi mạng <20ms
  • Hỗ trợ đầu vào nguồn điện 12 ~ 48VDC dự phòng, không phân cực, bảo vệ kết nối ngược
  • Hỗ trợ dải nhiệt độ hoạt động rộng -40 ~ 75℃

Thông số kỹ thuật

Công nghệ

  • Tiêu chuẩn: Hỗ trợ IEEE802.3, IEEE802.3u, IEEE802.3x, IEEE802.1Q, IEEE802.1p, IEEE802.1D/W
  • Giao thức: ARP, ICMP, TCP, UDP, DHCP, DNS, HTTP, SW-Ring, RSTP, SNMP
  • Kiểm soát dòng chảy: Kiểm soát dòng chảy IEEE802.3x, Kiểm soát dòng chảy dựa trên áp suất ngược

Chức năng

  • Chức năng chuyển đổi: SW-Ring, QOS, 802.1QVLAN, RSTP, SNMP, Cổng trung kế, bộ lọc đa hướng tĩnh, phản chiếu cổng, thống kê luồng cổng, nâng cấp trực tuyến, tải lên và tải xuống tệp cấu hình, hệ thống truy cập tên người dùng

Chuyển đổi thuộc tính

  • Tốc độ chuyển tiếp 100M: 148810pps
  • Tốc độ lọc tối đa 100M: 148810pps
  • Chế độ truyền: lưu trữ và chuyển tiếp
  • Băng thông trao đổi hệ thống: 1.2G
  • Bảng địa chỉ MAC: 2K
  • Bộ nhớ: 1 triệu

Giao diện

  • Cổng điện: Tốc độ đàm phán tự động 10/100Base-T (X), chế độ Full/Half duplex và kết nối MDI/MDI-X tự động
  • Cổng điều khiển: RS-232, đầu nối RJ45
  • Cổng nối tiếp: RS-485/422/232 (3IN1)
  • Cổng báo động:
    • Khối đầu cuối plug-in 2 chân 7,62 mm khoảng cách
    • Ngõ ra cảnh báo rơ le 1 kênh

Cổng kết nối

  • Tín hiệu RS-232: TX, RX, GND
  • Tín hiệu RS-485: D+, D-, GND
  • Tín hiệu RS-422: T+, T-, GND, R+, R-
  • Chẵn lẻ: Không có, Chẵn, Lẻ, Dấu cách, Dấu
  • Bit dữ liệu: 5bit, 6bit, 7bit, 8bit
  • Bit dừng: 1bit, 1.5bit, 2bit
  • Tốc độ truyền: 300 ~ 115200bps
  • Đầu nối: Khối thiết bị đầu cuối 5 chân
  • Hỗ trợ bảo vệ cách ly quang học

Khoảng cách truyền dẫn

  • Cáp xoắn: 100m (cáp CAT5/CAT5e tiêu chuẩn)
  • RS-232: 15 m
  • RS-485/422: 1200m

Đèn LED

  • Đèn cung cấp điện: P1, P2
  • Đèn báo động: ALM
  • Đèn chạy: Chạy
  • Đèn cổng Ethernet: Liên kết/Hành động (1-5)
  • Đèn cổng nối tiếp: TX (1-2), RX (1-2)

Nguồn điện

  • Điện áp đầu vào: 12 ~ 48VDC
  • Loại đầu vào: Khối thiết bị đầu cuối plug-in 4 chân khoảng cách 7,62mm
  • Hỗ trợ dự phòng nguồn điện kép DC
  • Hỗ trợ không phân cực

Tiêu thụ điện năng

  • Tiêu thụ không tải: 2.50W@48VDC
  • Tiêu thụ toàn tải: 3,12W@48VDC

Điều kiện môi trường

  • Nhiệt độ làm việc: -40°C ~ 75°C
  • Nhiệt độ bảo quản: -40°C ~ 85°C
  • Độ ẩm tương đối: 5% ~ 95% (không ngưng tụ)

Kiểu dáng

  • Vỏ: Cấp bảo vệ IP40, vỏ kim loại
  • Gắn kết: gắn ray DIN
  • Kích thước (WxHxD): 53mm x 138mm x 110mm
  • Trọng lượng: 680g

Các sản phẩm cùng Series

Available Models 100M Fiber Port 100M Copper Port 3IN1 Serial Port Power Supply Range

IES615-2DI(3IN1)

0 5 2

12~48VDC

dual power supply

IES615-1F-2DI(3IN1) 1 4 2
IES615-2F-2DI(3IN1) 2 3 2
