Giới thiệu

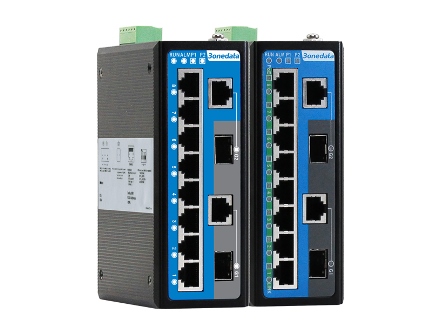

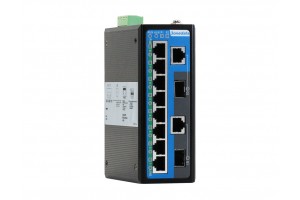

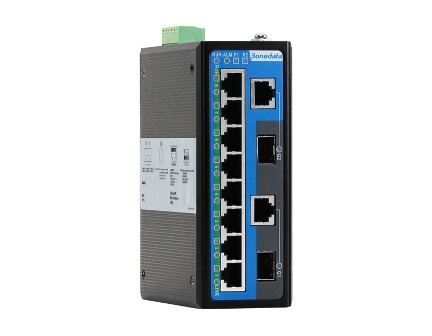

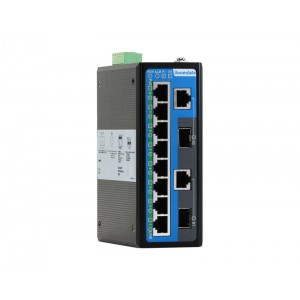

IES6210 series là bộ chuyển mạch Ethernet công nghiệp có quản lý Layer 2 với 6/10 cổng 100M/Gigabit. Dòng sản phẩm này cung cấp cổng Ethernet 100M (PoE tùy chọn) và cổng Gigabit Combo (khe cắm SFP hoặc RJ45) và bộ nguồn PoE với tiêu chuẩn giao thức của IEEE802.3af/at. Nó cũng áp dụng DIN-Rail hoặc gắn tường, có thể đáp ứng yêu cầu của các môi trường khác nhau.
Hệ thống quản lý mạng hỗ trợ nhiều giao thức mạng và tiêu chuẩn công nghiệp khác nhau, chẳng hạn như STP/RSTP, 802.1Q VLAN, QoS, LLDP, PoE Configuration, IGMP Static Multicast, Port Trunking, Port Mirroring, v.v. Nó cũng sở hữu các chức năng quản lý hoàn chỉnh, bao gồm cả Cấu hình cổng , Thống kê cổng, Kiểm soát truy cập, Giám sát Modbus TCP, Chẩn đoán mạng, Cấu hình nhanh, Nâng cấp trực tuyến, v.v. và hỗ trợ CLI, WEB, Telnet, SNMP và các phương pháp truy cập khác. Nó có thể cung cấp cho người dùng trải nghiệm tốt với thiết kế thân thiện của giao diện hệ thống quản lý mạng, hoạt động đơn giản và thuận tiện.
Dòng sản phẩm này hỗ trợ nguồn điện AC/DC tùy chọn. Và đầu vào của bộ nguồn DC là hai mạch cấp nguồn độc lập có thể đảm bảo hoạt động bình thường của thiết bị khi một nguồn điện gặp sự cố. Thiết kế của công tắc DIP có thể thực hiện khôi phục cài đặt gốc. Khi nguồn điện hoặc cổng bị lỗi liên kết, đèn báo ALM sẽ sáng và gửi cảnh báo, trong khi đó, thiết bị báo động được kết nối với rơ le sẽ gửi cảnh báo để xử lý sự cố hiện trường nhanh chóng. Phần cứng sử dụng thiết kế không quạt, tiêu thụ điện năng thấp, nhiệt độ và điện áp rộng và đã vượt qua các bài kiểm tra tiêu chuẩn công nghiệp nghiêm ngặt, có thể phù hợp với môi trường cảnh công nghiệp với các yêu cầu khắc nghiệt đối với EMC. Nó có thể được sử dụng rộng rãi trong lưới điện thông minh, vận chuyển đường sắt, thành phố thông minh, thành phố an toàn, năng lượng mới, hàng không vũ trụ, sản xuất thông minh, dự án quân sự và các lĩnh vực công nghiệp khác.Đặc trưng
- SNMPv1/v2c được sử dụng để quản lý mạng ở nhiều cấp độ khác nhau.
- Phản chiếu cổng có thể tiến hành phân tích và giám sát dữ liệu, thuận tiện cho việc gỡ lỗi trực tuyến.
- QoS hỗ trợ phân loại lưu lượng theo thời gian thực và thiết lập mức độ ưu tiên.
- LLDP có thể đạt được khả năng khám phá cấu trúc liên kết tự động, thuận tiện cho việc quản lý trực quan.
- Quản lý tập tin thuận tiện cho việc cấu hình nhanh chóng và nâng cấp trực tuyến thiết bị.
- Thống kê cổng có thể được sử dụng để thống kê lưu lượng truy cập theo thời gian thực của cổng.
- Mật khẩu người dùng có thể tiến hành quản lý phân cấp người dùng để cải thiện bảo mật quản lý thiết bị.
- Báo động rơ le thuận tiện cho việc xử lý sự cố công trường.
- Việc ngăn chặn bão có thể hạn chế việc phát sóng, phát đa hướng không xác định và đơn phát không xác định.
- VLAN được sử dụng để đơn giản hóa việc lập kế hoạch mạng.
- Cổng Trunking và LACP có thể tăng băng thông mạng và nâng cao độ tin cậy của kết nối mạng để đạt được mức sử dụng băng thông tối ưu.
- Quản lý băng thông có thể phân phối băng thông mạng một cách hợp lý, ngăn chặn tình trạng mạng không thể đoán trước.
- IGMP Snooping và đa hướng tĩnh có thể được sử dụng để lọc lưu lượng phát đa hướng nhằm tiết kiệm băng thông mạng.
- SW-Ring và STP/RSTP có thể đạt được dự phòng mạng, ngăn chặn cơn bão mạng.
- Chẩn đoán và khắc phục sự cố cáp quang có thể được tiến hành thông qua SFP DDM.
- PoE có thể cấp nguồn cho thiết bị qua Ethernet, do đó làm giảm kết nối cáp của các thiết bị được cấp nguồn.
- Hỗ trợ giao thức Modbus TCP, có thể giám sát thông tin thiết bị trong thời gian thực.
- Bảo vệ vòng lặp có thể gửi báo động TRAP để ngăn chặn cơn bão mạng vòng.
Thông số kỹ thuật
Công nghệ
- Tiêu chuẩn: IEEE 802.3, IEEE 802.3u, IEEE 802.3ab, IEEE 802.3z, IEEE 802.3x, IEEE 802.1D, IEEE 802.1w, EEE 802.1Q, IEEE 802.1p, IEEE 802.3ad, IEEE 802.3af, IEEE 802.3at
Chuyển đổi thuộc tính
- Chế độ truyền: lưu trữ và chuyển tiếp
- Địa chỉ MAC: 8K
- Kích thước bộ đệm gói: 1Mbit
- Băng thông bảng nối đa năng: 7.6G
- Chuyển đổi thời gian trễ: <10μs
Giao diện
- Cổng đồng 100M: 10/100Base-T (X), RJ45, Điều khiển dòng chảy tự động, Chế độ song công toàn phần/nửa, MDI/MDI-X Tự động chạy
- Cổng kết hợp: 10/100/1000Base-T (X) hoặc 1000Base-X
- Cổng bảng điều khiển: Cổng quản lý dòng lệnh CLI (RS-232), RJ45
- Cổng cảnh báo: Khối đầu cuối cao độ 6 chân 5,08mm, bao gồm khối đầu cuối cảnh báo 2 chân, hỗ trợ 1 đầu ra cảnh báo rơ le, khả năng mang dòng là 1A @ 30VDC hoặc 0,3A@125VAC
Chỉ báo LED
-
Chỉ báo đang chạy, Chỉ báo cổng, Chỉ báo nguồn điện, Chỉ báo cảnh báo, Chỉ báo PoE (chỉ dành cho các sản phẩm PoE)
Nguồn điện
- Tùy chọn 24VDC, 48VDC hoặc 220VAC, 6 chân khối thiết bị đầu cuối cao độ 5,08mm, bao gồm cả khối đầu cuối cấp nguồn 4 chân
- Dự phòng nguồn điện kép DC, kết nối chống đảo ngược
Điều kiện môi trường
- Nhiệt độ làm việc: -40°C ~ 75°C
- Nhiệt độ bảo quản: -40°C ~ 85°C
- Độ ẩm tương đối: 5% ~ 95% (không ngưng tụ)
Kiểu dáng
- Vỏ: Cấp bảo vệ IP40, vỏ kim loại
- Cài đặt: DIN rail mount
- Kích thước (WxHxD): 53mm×138mm×110mm
- Trọng lượng: ≤0.62kg
Các sản phẩm cùng Series
|
Available Models
|
Gigabit Combo Port |
100M Copper Port |
100M PoE Port |
PoE Power |
Power Supply |
| IES6210-8T2GC-2P48 |
2 |
8 |
- |
- |
12~48VDC
dual power supply
|
| IES6210-8T2GC-P220 |
2 |
8 |
- |
- |
85~264VAC
single power supply
|
| IES6210-4T2GC-2P48 |
2 |
4 |
- |
- |
12~48VDC
dual power supply
|
| IES6210-4T2GC-P220 |
2 |
4 |
- |
- |
85~264VAC
single power supply
|
| IES6210-8P2GC-2P24-120W |
2 |
- |
8 |
120W |
24VDC
dual power supply
|
| IES6210-8P2GC-2P48-120W |
2 |
- |
8 |
120W |
48VDC
dual power supply
|
| IES6210-8P2GC-2P48-240W |
2 |
- |
8 |
240W |
48VDC
dual power supply
|
| IES6210-4P2GC-2P24-60W |
2 |
- |
4 |
60W |
24VDC
dual power supply
|
| IES6210-4P2GC-2P24-120W |
2 |
- |
4 |
120W |
24VDC
dual power supply
|
| IES6210-4P2GC-2P48-120W |
2 |
- |
4 |
120W |
48VDC
dual power supply
|
